Van tiết lưu

Giới thiệu về van tiết lưu

Van tiết lưu khí nén, còn được gọi là van điều khiển tốc độ khí nén, là một thiết bị có thể điều chỉnh hoặc thay đổi tốc độ dòng chảy của khí nén, từ đó có thể điều khiển được tốc độ chuyển động của các cơ cấu cấp hành.

Thiết bị này sẽ hạn chế lưu lượng khí nén từ một hướng và sẽ cho khí nén di chuyển tự do theo hướng còn lại. Lượng hạn chế này có thể điều chỉnh được bằng cách đóng mở độ lớn của van.

Phân loại van tiết lưu khí nén:

Dựa trên cấu tạo và chứ năng, van tiết lưu được phân loại thành hai loại chính:

- Van tiết lưu khí vào (meter-in): điều chỉnh lưu lượng đường khí vào và di chuyển tự do cho đường khí ra (thường dùng cho xy lanh một tác động)

- Van tiết lưu khí ra (meter-out): điều chỉnh lưu lượng đường khí ra và di chuyển tự do cho đường khí vào (thường dùng cho xy lanh 2 tác động)

Cấu tạo và nguyên lý hoạt động

Cấu tạo của van tiết lưu khí nén bao gồm các bộ phận chính sau:

- Ống trượt: Đây là phần kết nối với ống dẫn khí nén, cho phép khí đi qua.

- Thân van: Thường được làm từ các vật liệu như nhựa hoặc kim loại, với các đầu ra và vào được kết nối bằng ren và đầu nối ống.

- Vòng làm kín: Được sử dụng để đảm bảo không có sự rò rỉ khí nén tại các điểm kết nối.

- Nút điều chỉnh: Cho phép người dùng tùy chỉnh lưu lượng khí nén đi qua van.

- Trục piston: Là phần di chuyển khi nút điều chỉnh được vặn, giúp thay đổi lưu lượng khí nén.

Các bộ phận này làm việc cùng nhau để kiểm soát lưu lượng và áp suất của khí nén trong hệ thống, từ đó điều chỉnh tốc độ hoạt động của các thiết bị khí nén như xi lanh hoặc các van khác

Nguyên lý hoạt động:

- Nguyên lý hoạt động của van tiết lưu khí nén khá đơn giản và hiệu quả. Khi vặn núm điều chỉnh trên van, piston bên trong sẽ di chuyển lên hoặc xuống. Khi piston hạ xuống, nó sẽ nén bệ đỡ, và khí nén từ nguồn cấp đầu vào sẽ đi qua piston nén và thoát ra ngoài qua đầu ống. Bằng cách này, có thể sử dụng núm điều chỉnh để kiểm soát tốc độ dòng chảy của khí nén, từ đó ảnh hưởng đến hoạt động của xi lanh hoặc các van khác trong hệ thống.

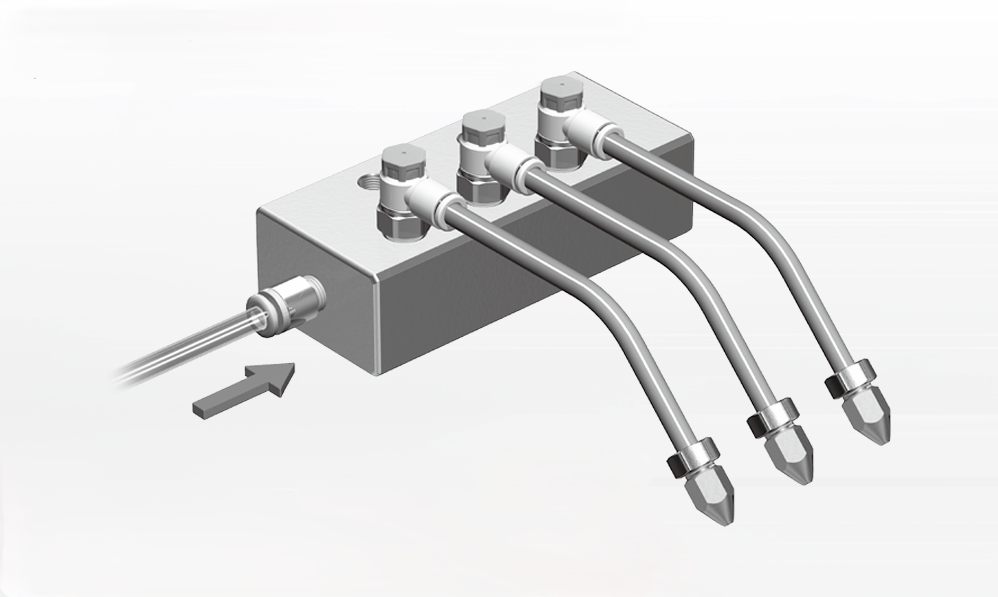

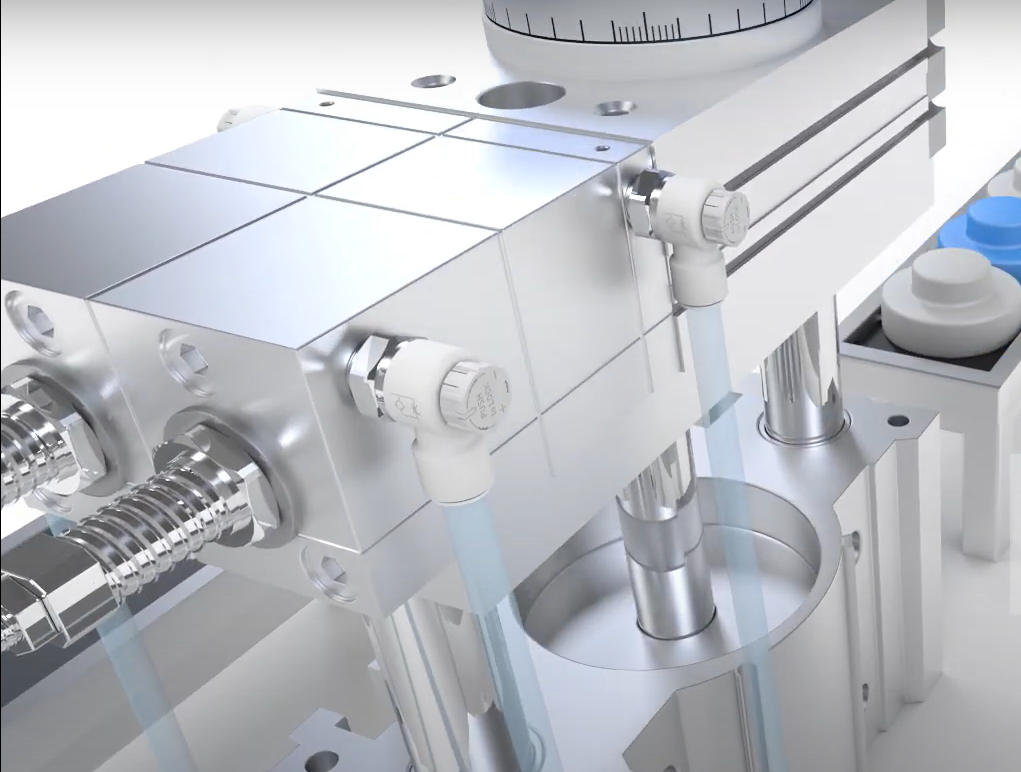

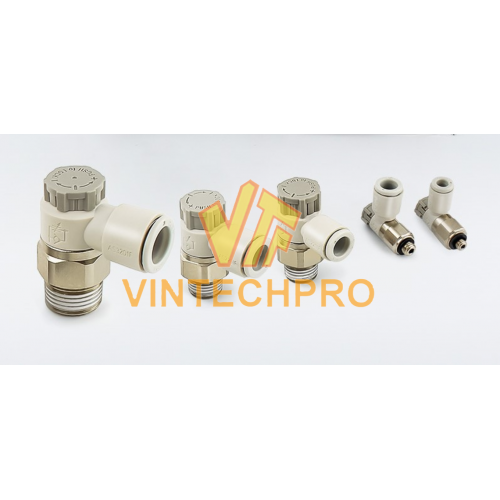

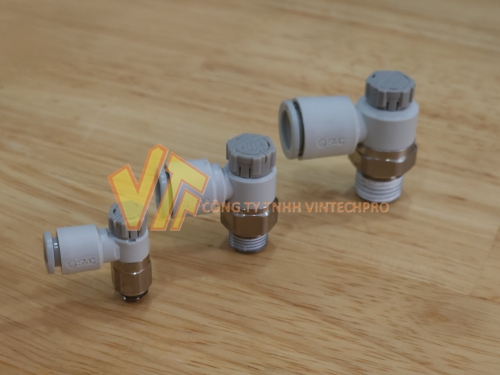

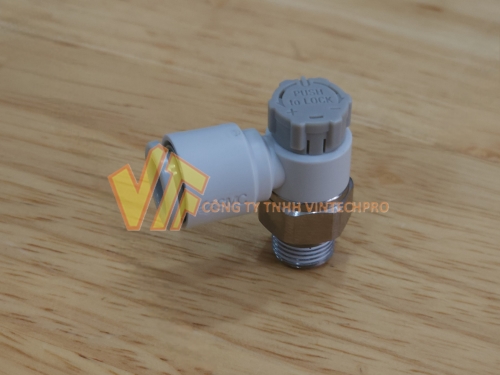

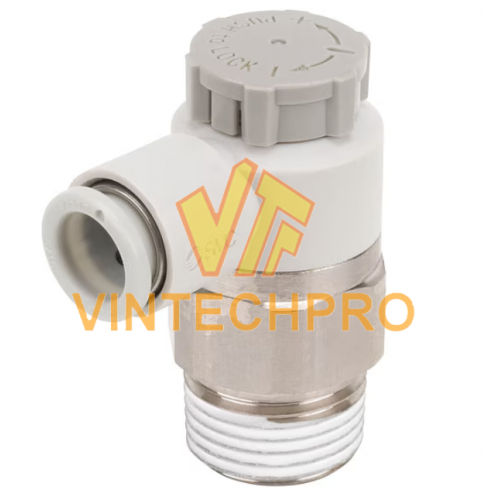

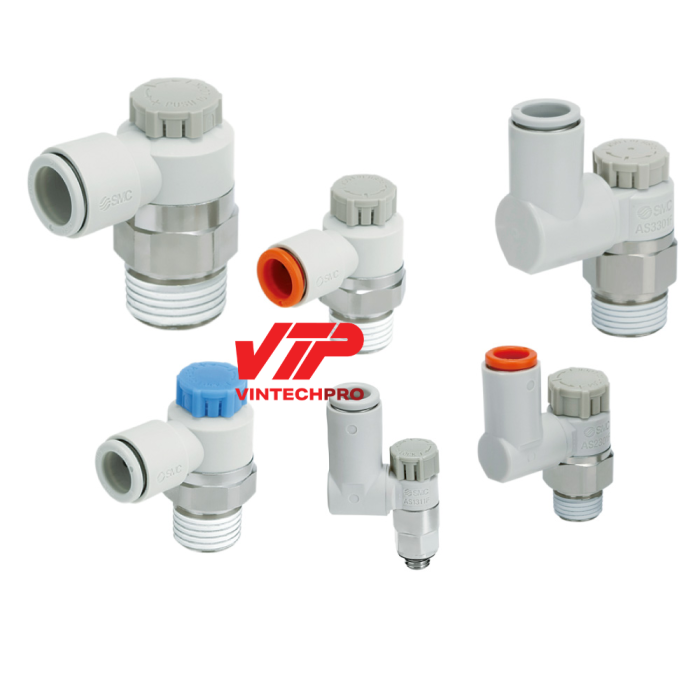

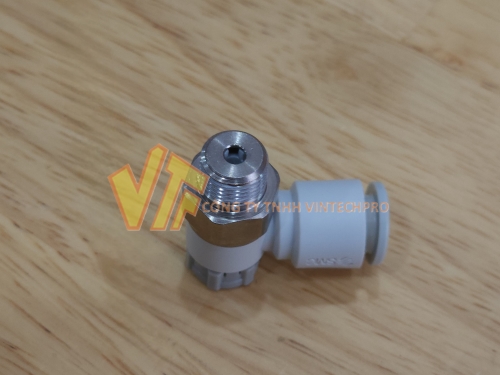

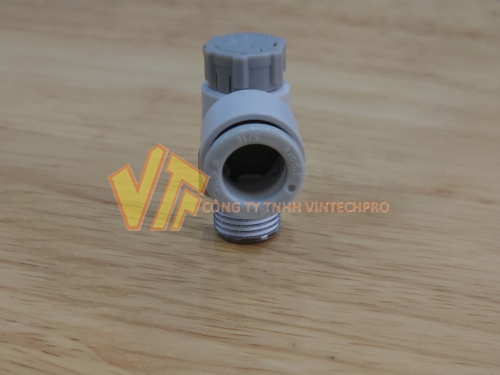

Van tiết lưu dòng AS của SMC

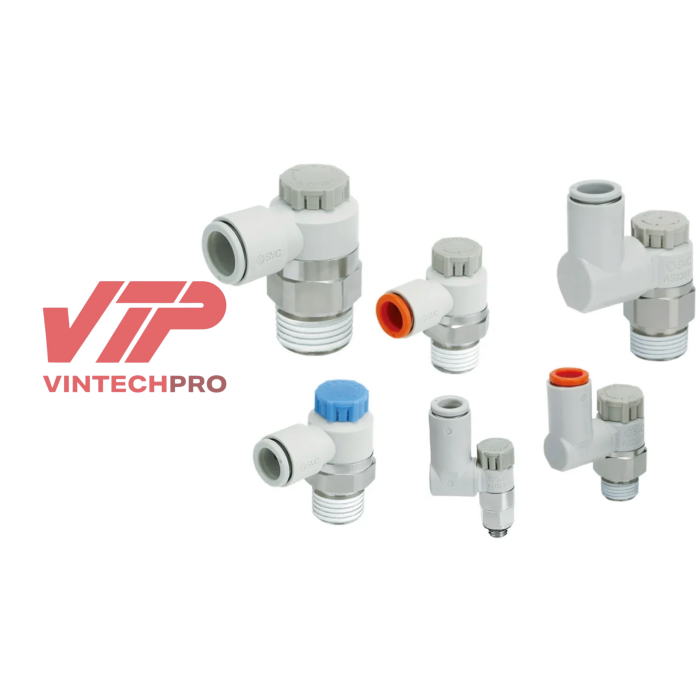

Van tiết lưu dòng AS của SMC

Van tiết lưu dòng AS của SMC

Đầu nối khí

Ren kết nối

Van tiết lưu dòng AS là một trong nhưng sản phẩm bán chạy nhất của SMC, có nhiều ưu điểm vượt trội như:

- Ngoại hình được thiết kế đẹp mắt được làm từ nhựa cao cấp có độ bền cao với màu trắng đặt trưng

- Núm vặn được làm to hơn có cơ chế khóa, thao tác dễ dàng, chỉ cần nhấn xuống để khóa và kéo lên để điều chỉnh, tránh tình trạng núm vặn bị thay đổi trong quá trình vận hành.

- Cải thiện khả năng lắp vào tháo ống, ống được lắp chặt hơn và tháo ra dễ dàng hơn

- Phần thân có thể xoay 360⁰, linh hoạt cho việc lắp ống.

Thông số kỹ thuật:

- Ren kết nối: M5, 1/8, 1/4, 3/8, 1/2.

- Đường kính ống:

+ Metric: Ø3.2, 4, 6, 8, 10, 12, 16

          + Inch: Ø 1/8”, 5/32”, 1/4”, 5/16”, 3/8”, 1/2”.

- Có lựa chọn ren có sẵn seal

- Có 2 dạng: Elbow type và Universal type

Các model thông dụng:

AS1201F-M5-04A

AS1002F-06A

AS1002F-04A

AS1201F-M5-06A

AS2201F-01-06SA

AS2201F-01-06A

AS4201F-04-12SA

AS3201F-03-12SA

AS2201F-02-10SA

AS2201F-02-08SA

AS2201F-01-08SA

AS3201F-03-08SA

AS3201F-03-10SA

AS2201F-01-08SA

AS3201F-03-12SA

AS4201F-04-16SA

AS2201F-02-10SA

AS2201F-01-08SA

AS3201F-03-08SA
