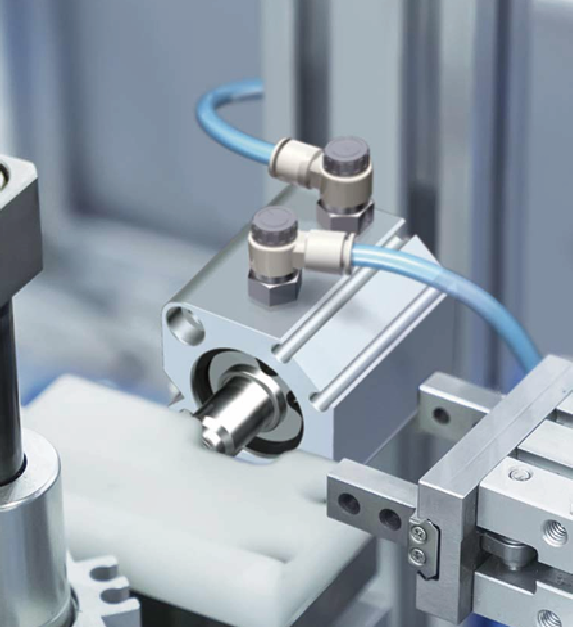

Giới thiệu về xy lanh vuông compact

Xy lanh vuông compact là một loại xy lanh thông dụng, được xử dụng rất nhiều trong các hệ thống khí nén, nó là 1 loại chấp hành của hệ thống, có thiết kế cực kỳ nhỏ gọn và thường ứng dụng trong những máy móc, dây chuyền nhỏ, trung bình. Chức năng của nó là biến đổi năng lượng khí nén thành 1 nguồn năng lượng khác (động năng) để piston ở bên trong chuyển động, giúp thiết bị làm việc.

Xi lanh khí nén compact được làm bằng những chất liệu bền bỉ như hợp kim nhôm, inox,… với thiết kế đơn giản, nhỏ gọn cùng với kích cỡ và kiểu loại đa dạng, xi lanh khí nén compact được sử dụng ưu chuộng trong rất nhiều hệ thống, thiết bị công nghiệp, sản xuất,…

Tuy nhiên, với thân hình nhỏ gọn nên xy lanh vuông compact thường bị hạn chế về tải trọng và áp lực hoạt động không cao.

Cấu tạo và nguyên lý hoạt động:

Cấu tạo:

- Thân xy lanh: Có cấu tạo dạng hình lập phương hoặt hình hộp chữ nhật, bên trong là buồng khí ó dạng hình trụ, dùng để chứa khí và tạo áp lực cho piston xy lanh chuyển động. Loại này thường có các rãnh nằm dọc theo thân xy lanh, dùng để lắp cảm biến đóng ngắt

- Piston và trục piston: Có cấu tạo giống với xy lanh thông thường, tuy vào ứng dụng mà đầu trục piston có thể là ren cái hoặc ren đực

- Lỗ cấp khí: Nằm trên thân xy lanh, lỗ A ở đầu thân xy lanh và lỗ B ở đuôi thân xy lanh

Nguyên lý hoạt động:

Giống với xy lanh thông thường xy lanh vuông compact có nguyên lý hoạt động khá đơn giản, khi cấp khí nén vào một cổng cấp khí (A), áp suất khí nén sẽ tác động lên một mặt của piston, tạo ra một lực đẩy piston chuyển động theo một hướng. Trục piston cũng chuyển động theo piston, thực hiện công việc mong muốn. Khi cấp khí nén vào cổng cấp khí đối diện (B), áp suất khí nén sẽ tác động lên mặt còn lại của piston, tạo ra một lực kéo piston chuyển động ngược lại. Trục piston cũng chuyển động ngược lại, trở về vị trí ban đầu. Khi không cấp khí nén vào cả hai cổng cấp khí, piston sẽ ở trạng thái nghỉ, không chuyển động.

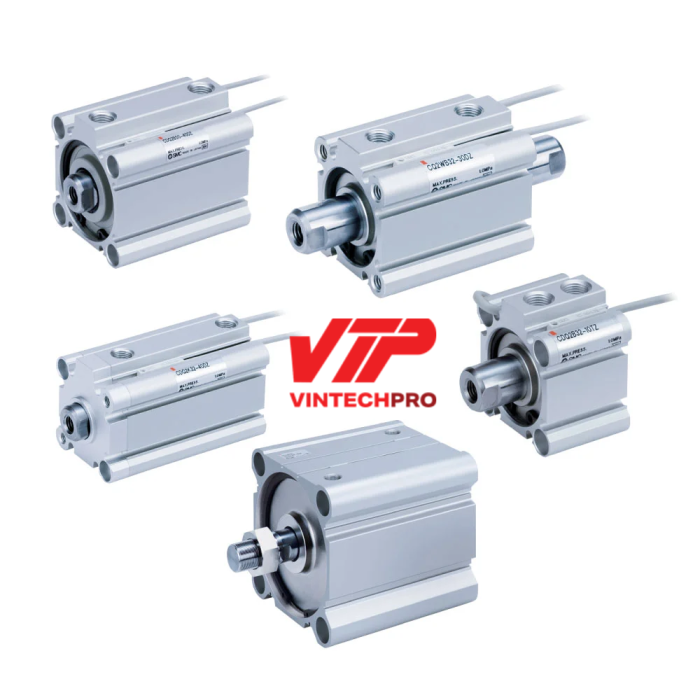

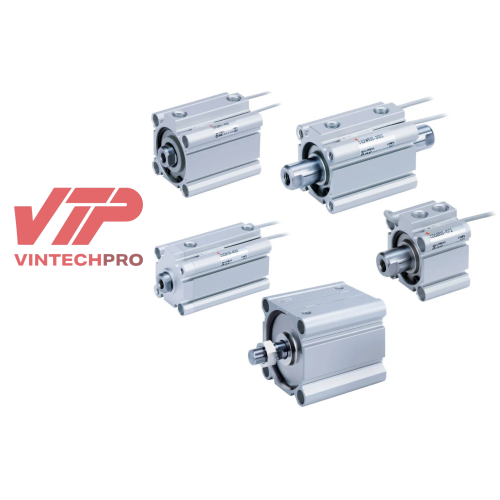

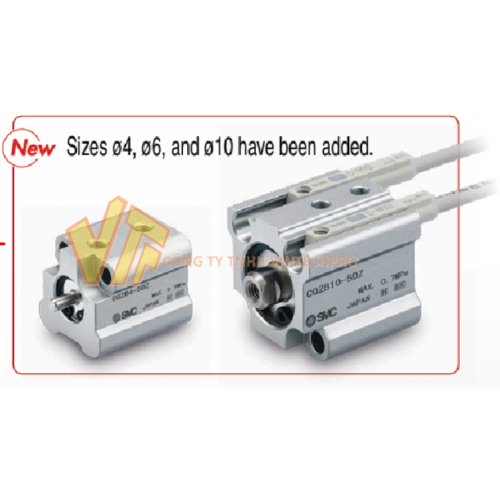

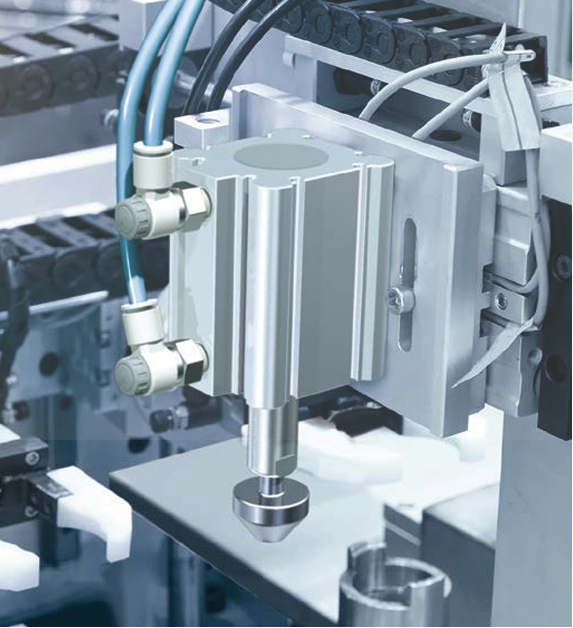

Xy lanh vuông compact dòng CQ2 của SMC

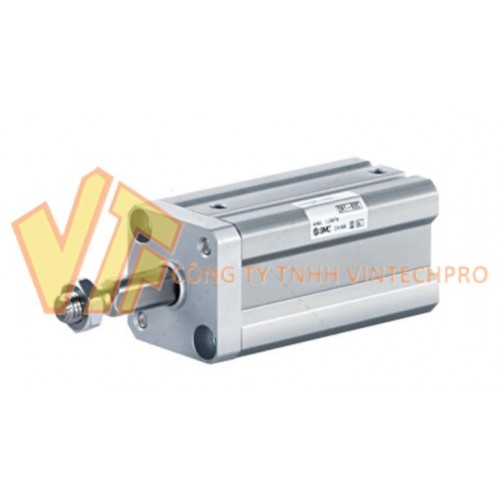

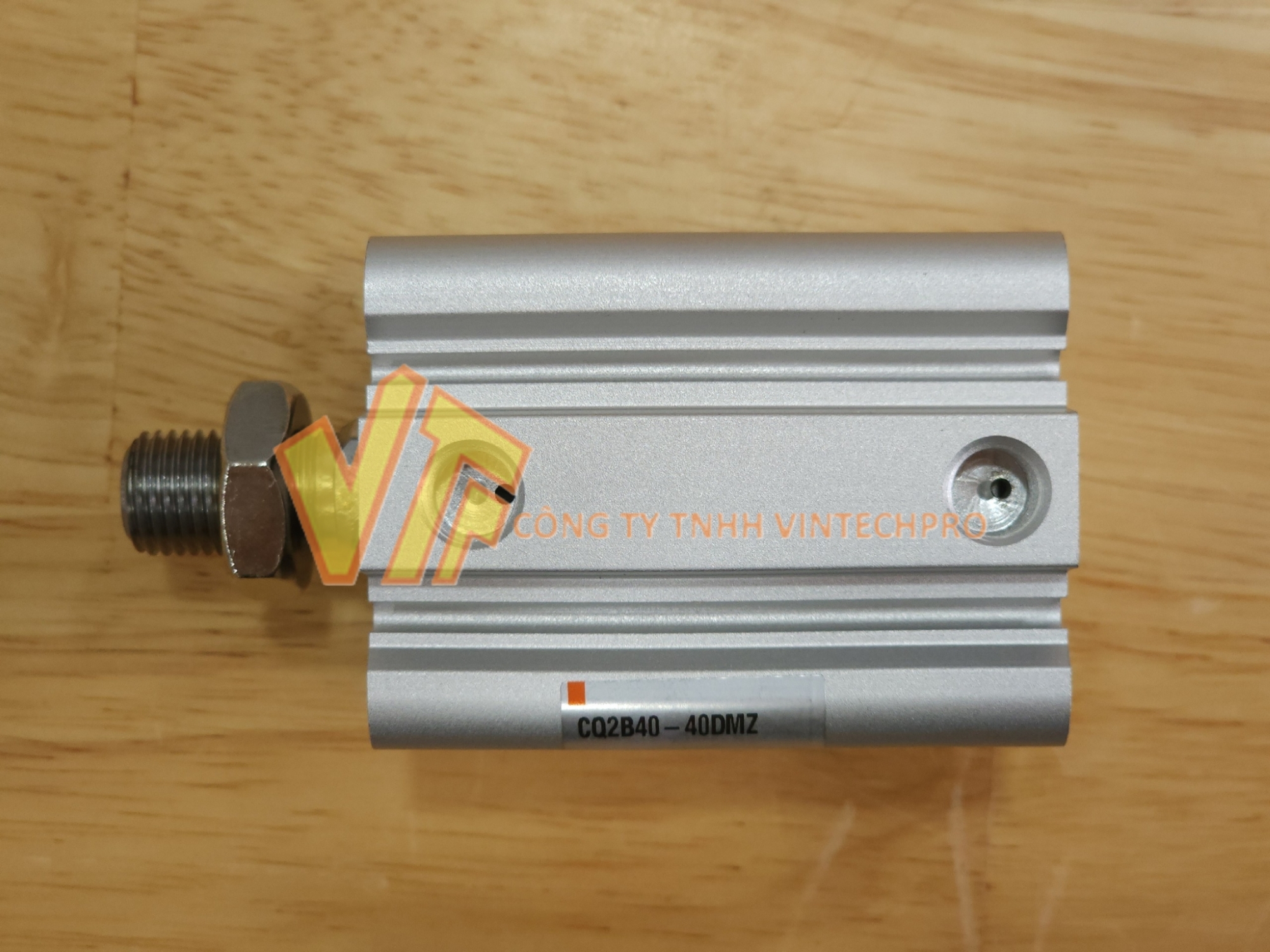

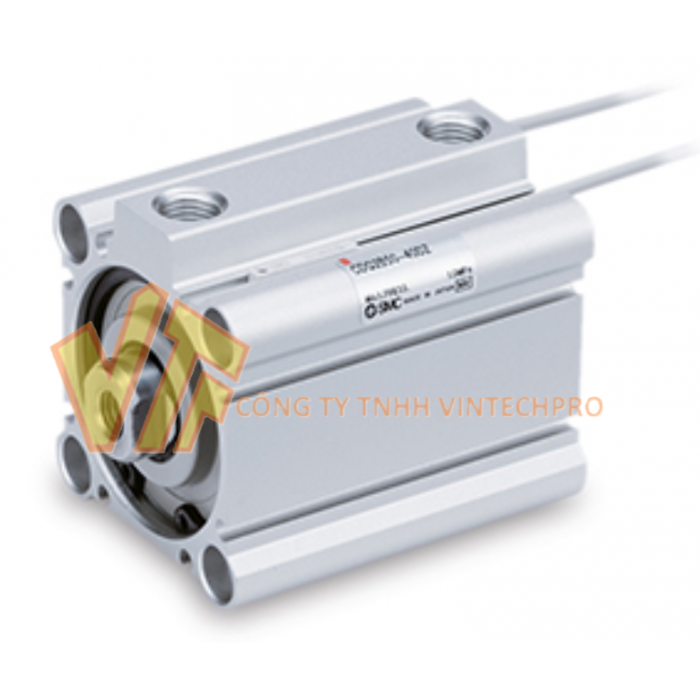

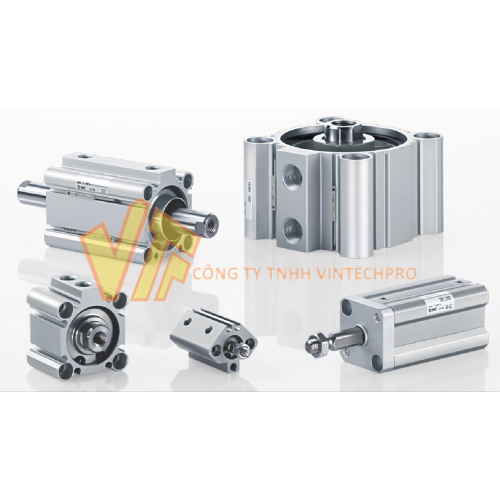

Hình ảnh xy lanh vuông compact CQ2

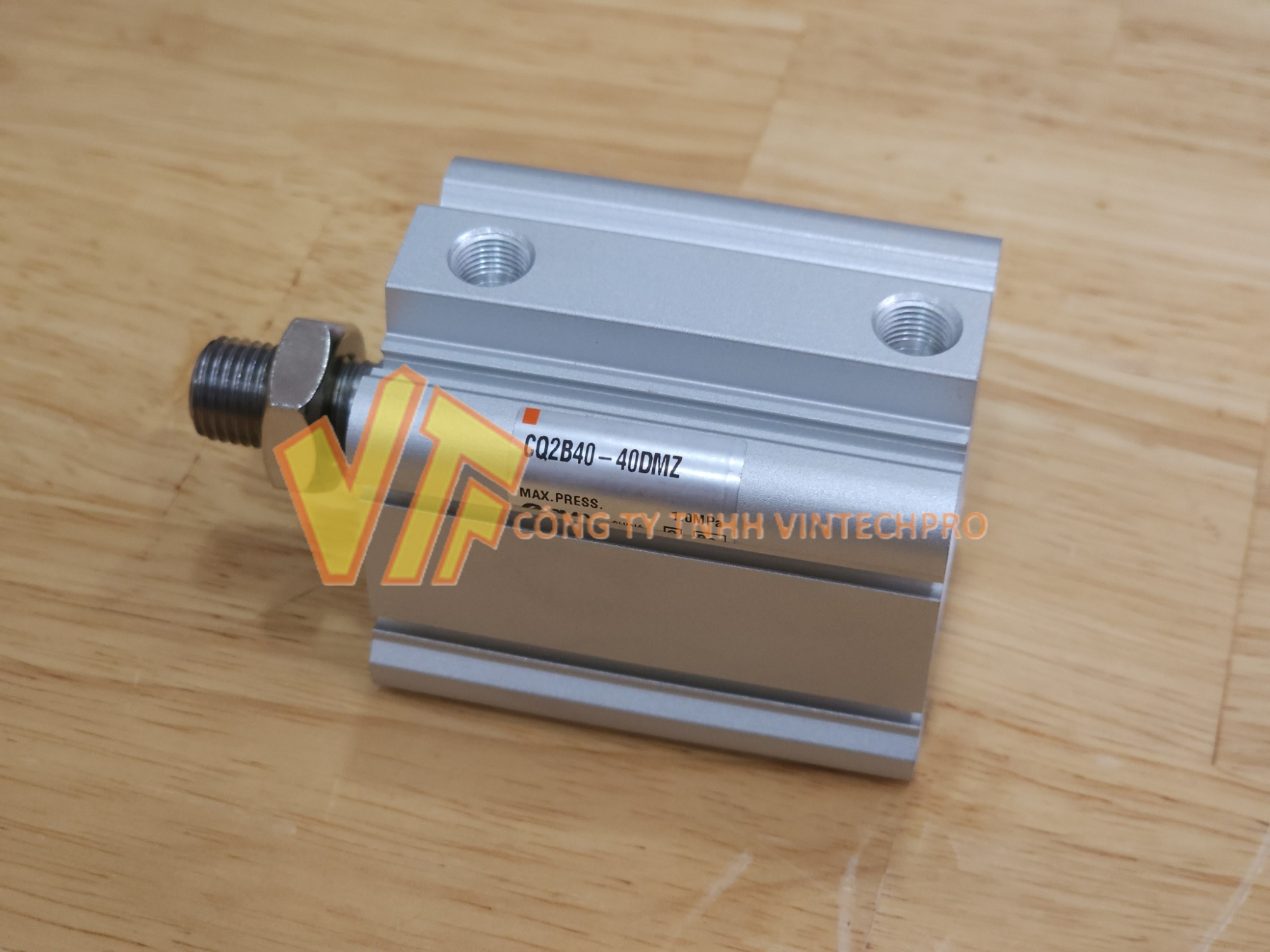

Lỗ cấp khí

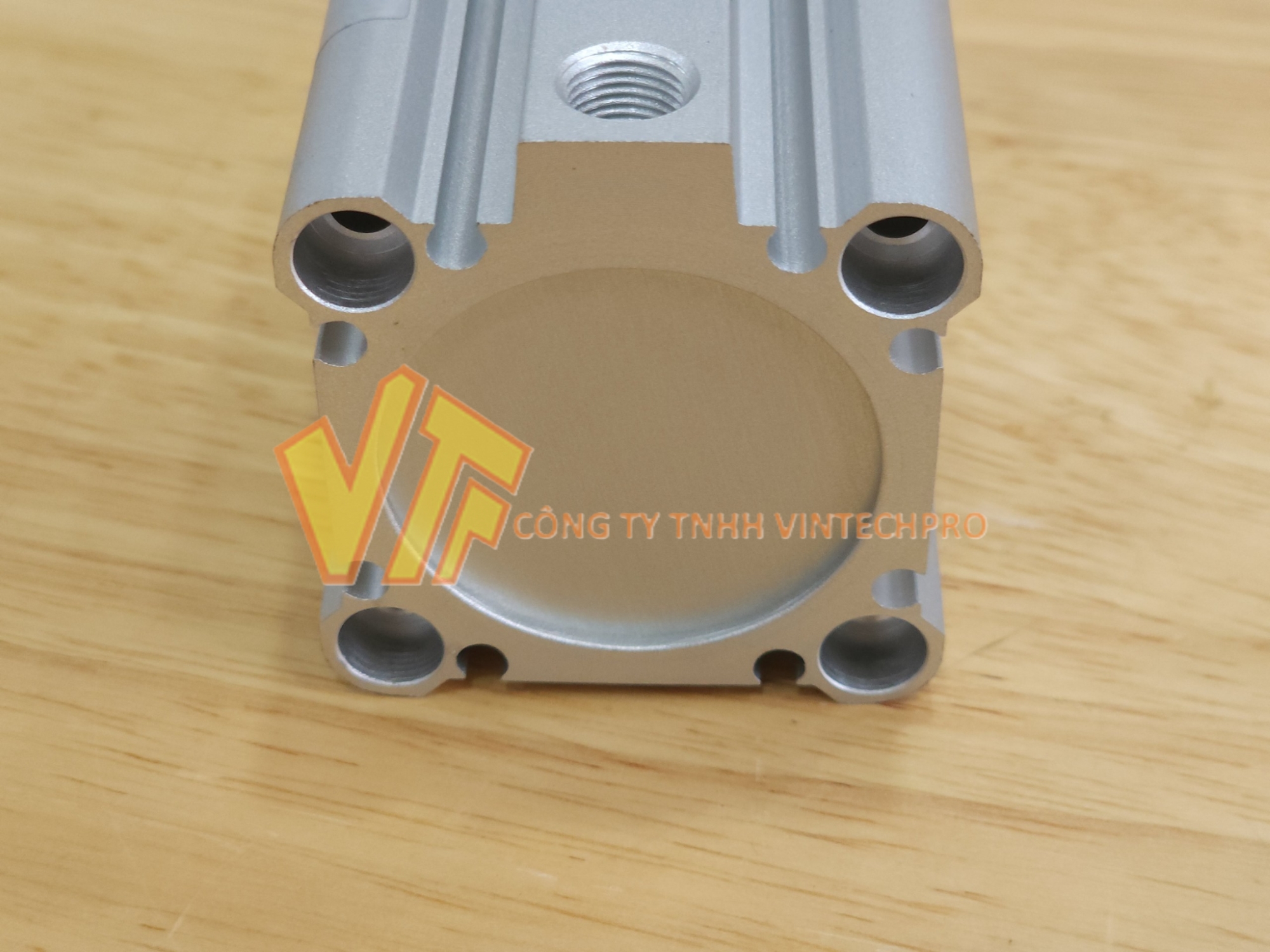

Phía sau xy lanh

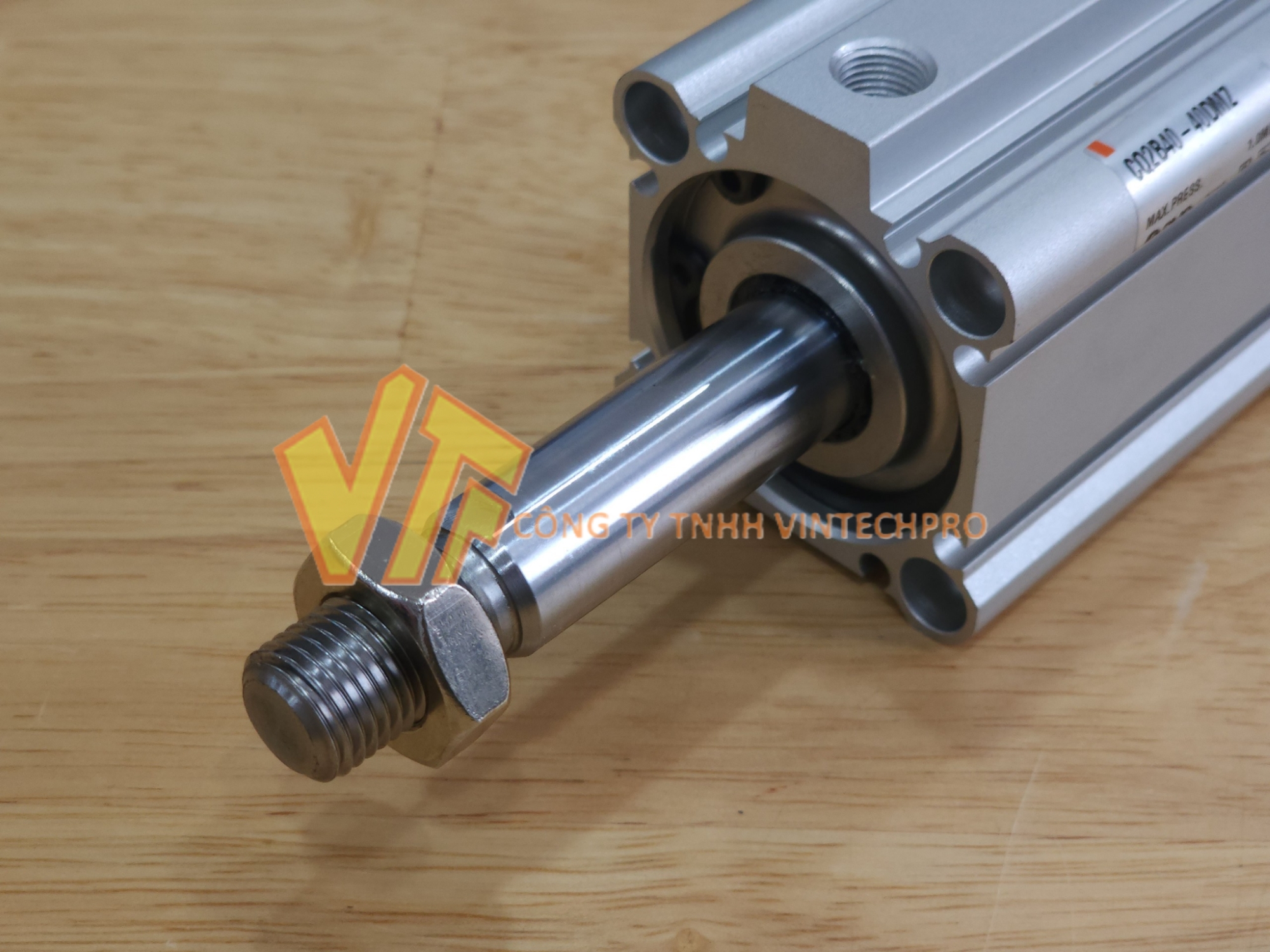

Phía trước xy lanh

Xy lanh CQ2 là một trong những sản phẩm thông dụng nhất của SMC, với nhiều ưu điểm và cải tiến giúp phù hợp với hàu hết các ứng dụng:

- Xy lanh giúp tiết kiệm không gian do được thiết kế với thân hình nhỏ gọn

- Cảm biến đóng ngắt có thể được gắn trên 4 bề mặt mà không cần dùng gá nhờ vào các rãnh được đặt sẵn trên thân xy lanh

- Trọng lượng: Giảm từ 5 đến 13% (So với dòng CQ2 hiện tại)

- Giá đỡ chân loại nhỏ gọn mới được bổ sung và giá đỡ dạng double clevis pivot

- Có thể đặt kèm với các loại gá đầu trục hoặc bu lông lắp. (Không cần thiết phải đặt mua riêng giá đỡ cho xi lanh tương ứng.)

- Cảm biến đóng ngắt (dòng CDQ2: CDQ2, CDQ2W, CDQ2K, CDQ2KW, CDQP2, CDQ2□S, CDBQ2)

- Có nhiều loại xy lanh cho nhiều ứng dụng với các yêu cầu khác nhau:

    + Loại cơ bản: 1 trục, 2 tác động

    + Loại 2 trục, 2 tác động

    + Loại 1 trục, 1 tác động

    + Loại bore size lớn

    + Loại hành trình dài

    + Loại chống tải ngang

    + Loại chống nước

    + Loại chống xoay

    + Loại có khóa cuối hành trình

    + Loại lỗ ren hướng trục

Thông số kỹ thuật:

- Bore size: 12 đến 100 (120 đến 200 với loại bore size lớn)

- Hành trình: 5 đến 100 mm (125 đến 300 với loại hành trình dài)

- Áp suất hoạt động: 0.05 đến 1.5 Mpa

- Nhiệt độ hoạt động: -10 đến -60 ^oC

- Tốc độ: 50 đến 500 mm/s
