Xy lanh xoay dạng cánh gạt CRB

Giới thiệu về xy lanh xoay dạng cánh gạt

Trong thế giới tự động hóa ngày nay, chuyển động quay là yếu tố quan trọng trong nhiều ứng dụng công nghiệp và sản xuất. Xy lanh khí nén xoay dạng cánh gạt là một giải pháp hiệu quả và đáng tin cậy, cung cấp lực đẩy quay mạnh mẽ và chính xác cho các hệ thống tự động hóa. Sử dụng nguồn năng lượng khí nén sạch sẽ và an toàn, xy lanh này hoạt động dựa trên nguyên tắc di chuyển các cánh gạt xoay trong một khoang hình tròn, tạo ra chuyển động quay trơn tru và kiểm soát tốt. Với cấu trúc đơn giản, bền bỉ và dễ bảo trì, xy lanh khí nén xoay dạng cánh gạt là lựa chọn lý tưởng cho các ứng dụng đòi hỏi chuyển động quay hiệu quả và đáng tin cậy.

Từ các dây chuyền sản xuất tự động, băng tải, bàn xoay, đến các hệ thống đóng gói, cánh cửa tự động, và thậm chí trong một số ứng dụng y tế, xy lanh khí nén xoay dạng cánh gạt đã chứng tỏ vai trò quan trọng của mình trong việc tối ưu hóa hiệu quả và năng suất. Sử dụng khí nén làm nguồn năng lượng, nó mang lại nhiều ưu điểm vượt trội so với các loại xy lanh khác như không gây ô nhiễm môi trường, an toàn trong vận hành, và dễ dàng lắp đặt và bảo trì.

Cấu tạo:

1. Vỏ xy lanh: Làm từ kim loại, thường là nhôm hoặc thép, có hình trụ rỗng với các rãnh được thiết kế để chứa cánh gạt.

2. Cánh gạt: Những tấm kim loại mỏng được lắp đặt xoay tự do trong các rãnh của vỏ xy lanh. Số lượng cánh gạt có thể thay đổi tùy theo loại xy lanh và yêu cầu lực đẩy.

3. Trục xoay: Được gắn cố định với vỏ xy lanh, cánh gạt quay xung quanh trục này. Trục thường được làm từ thép cứng để chịu được tải trọng và ma sát.

4. Nguồn khí nén: Cung cấp khí nén cho khoang xy lanh để tạo ra lực đẩy cho cánh gạt. Khí nén được dẫn vào khoang thông qua một đường ống nối với van điều khiển.

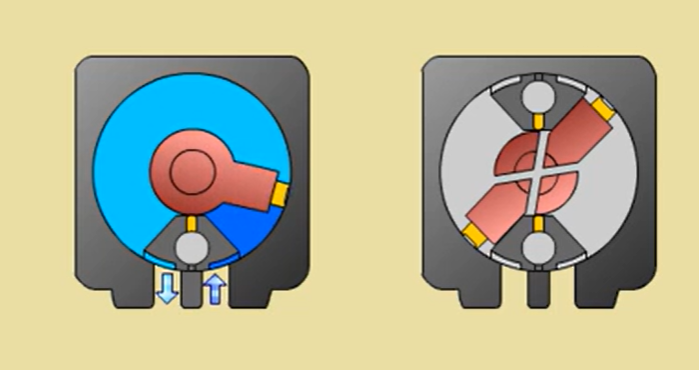

Nguyên lý hoạt động:

1. Cung cấp khí nén: Khí nén được dẫn vào khoang xy lanh thông qua van điều khiển.

2. Chuyển động quay: Khí nén tạo áp lực lên cánh gạt, do cấu trúc hình tròn của khoang và hình dạng của cánh gạt, sự dịch chuyển của cánh gạt tạo ra chuyển động quay của trục xoay.

3. Hành trình quay: Hành trình quay của trục xoay được xác định bởi góc quay tối đa của cánh gạt.

4. Chuyển động ngược: Khi cấp khí vào cổng còn lại của xy lanh, lực tạo ra sẽ đẩy cánh gạt về lại vị trí ban đầu

   ---

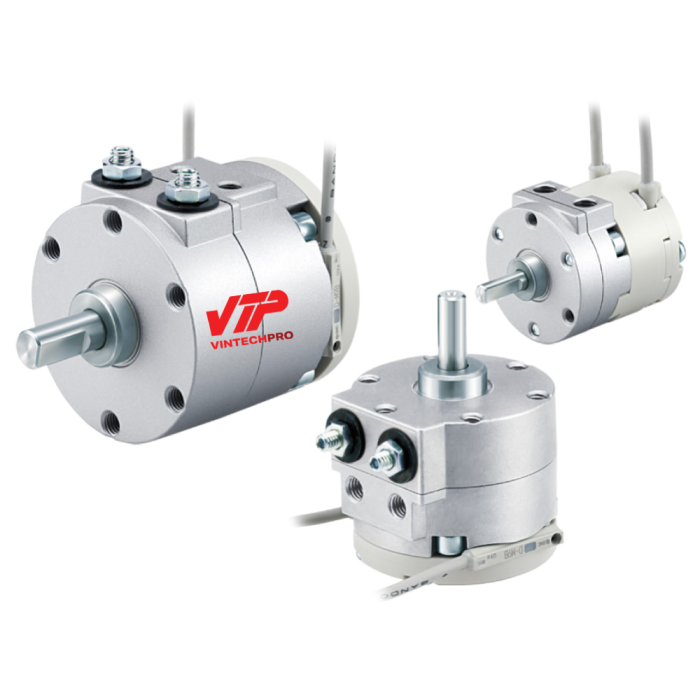

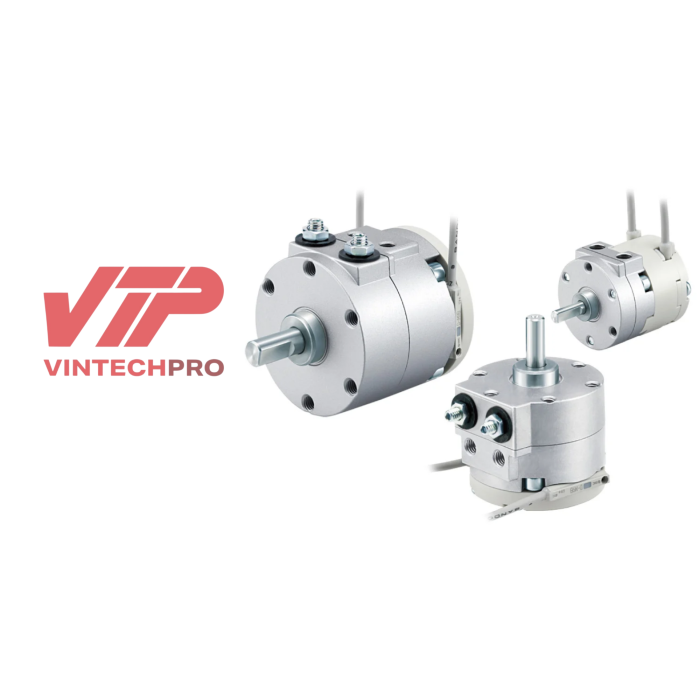

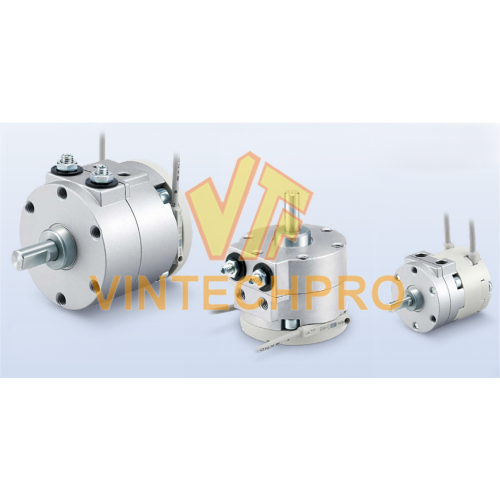

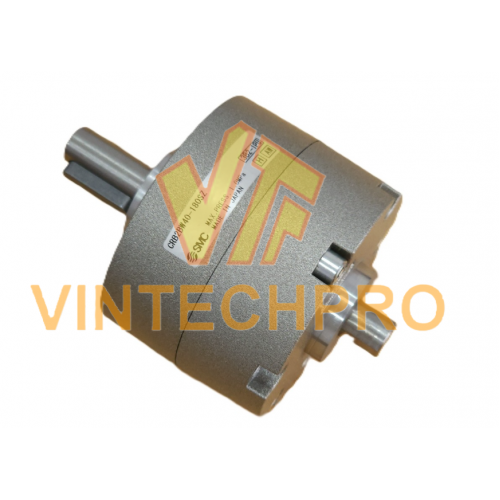

Xy lanh xoay dạng cánh gạt CRB của SMC

Xy lanh xoay dạng cánh gạt CRB của SMC

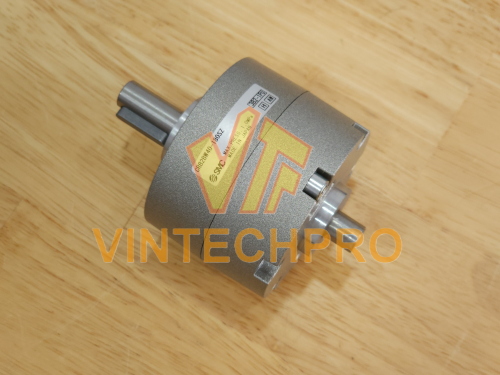

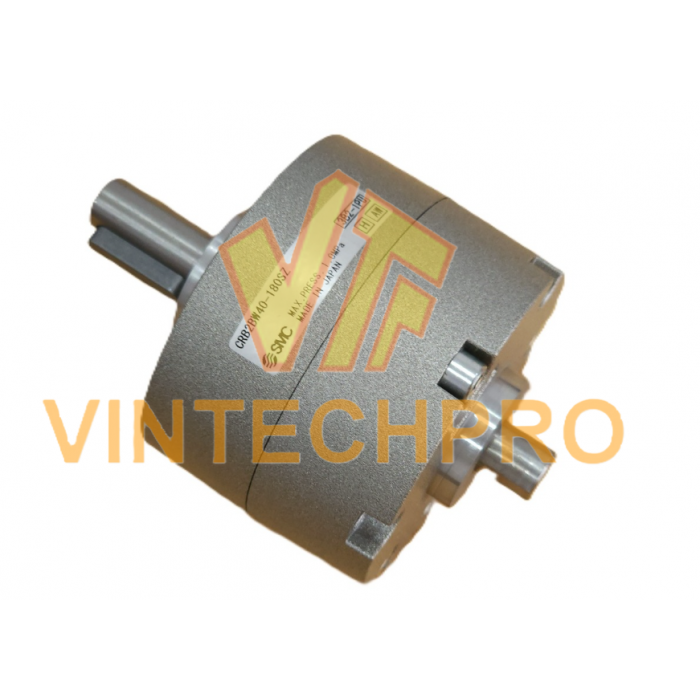

Mặt bên của xy lanh

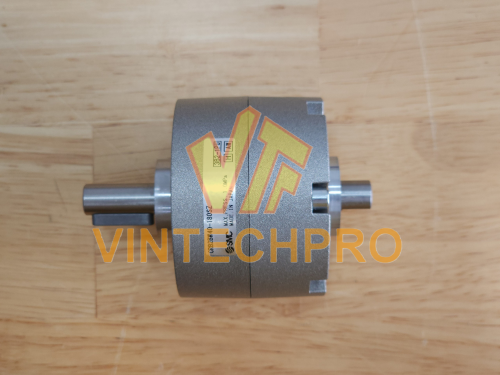

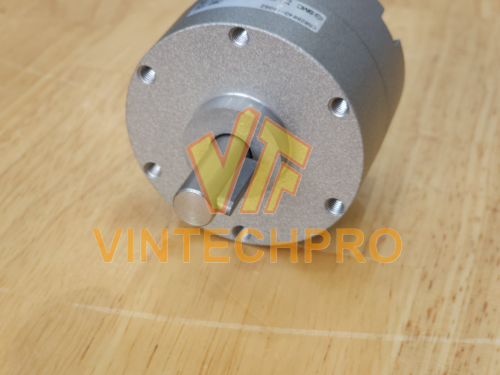

Trục xy lanh

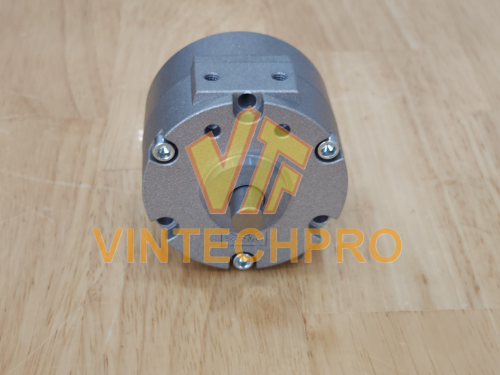

Mặt dưới xy lanh

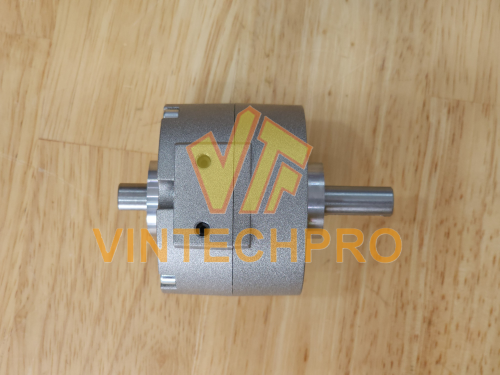

Lỗ cấp khí

Xy lanh xoay SMC CRB series là một dòng sản phẩm chất lượng cao của hãng SMC - Nhật Bản. Xylanh khí nén xoay SMC được sử dụng rộng rãi trong các ngành công nghiệp như máy công cụ, đóng gói phân loại sản phẩm, công nghiệp điện tử, hóa chất...

Xy lanh xoay CRB series tạo chuyển động quay cho trục thông qua việc sử dụng khí nén để tạo chuyển động quay ở các góc khác nhau, từ 90° đến 270°. Xy lanh xoay SMC CRB series có nhiều ưu điểm nổi trội như sau:

• Khả năng làm việc ở áp suất thấp: Xy lanh xoay SMC CRB series có thiết kế đặc biệt cho phép hoạt động ở một phạm vi áp suất rộng hơn và có thể hoạt động ở áp suất thấp (tối thiểu là 0.05 ~ 0.2 MPa - tùy Model).

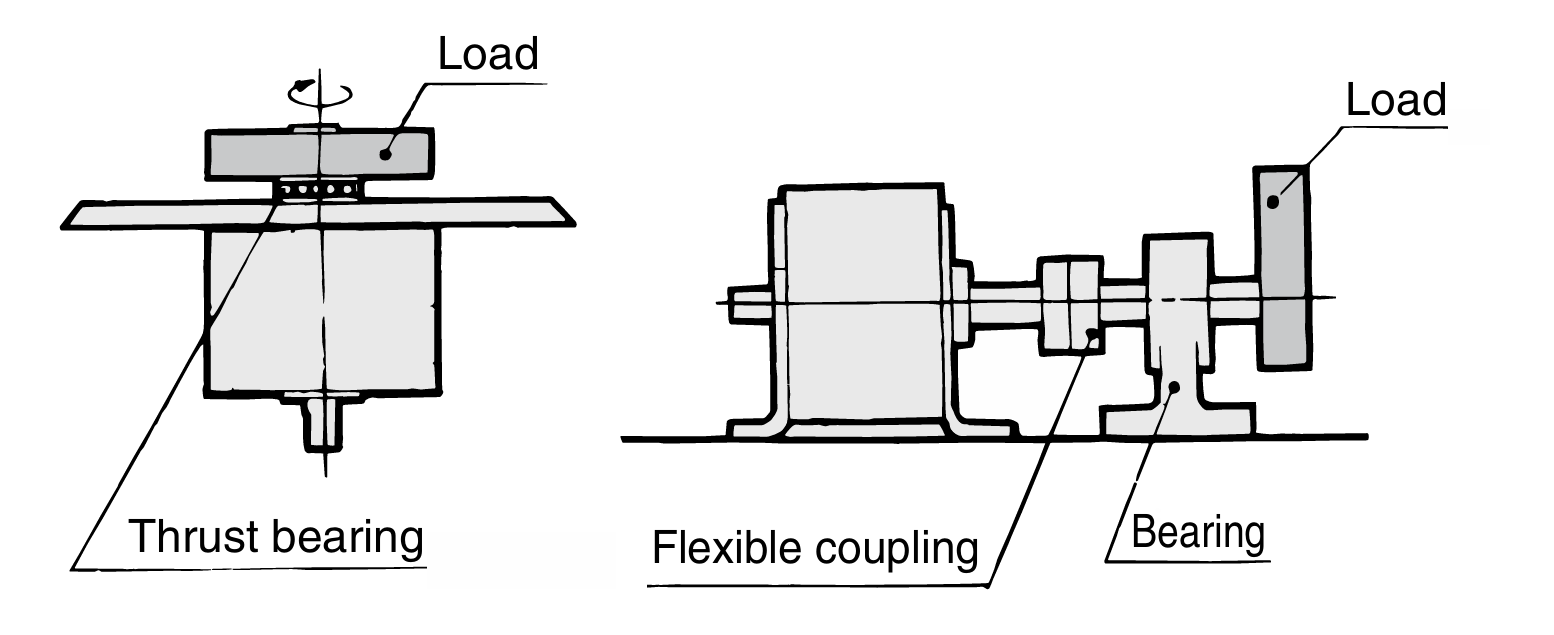

• Dễ dàng lắp đặt: Thân xy lanh xoay SMC có thể được lắp đặt trực tiếp lên vị trí mong muốn, ngoài ra còn có thể lắp đặt sensor vị trí lên bất kỳ vị trí nào trên chu vi của xy lanh.
• Có nhiều tùy chọn như: Tích hợp cảm biến vị trí & cụm điều chỉnh góc quay.
• Độ bền và tin cậy cao: Xy lanh xoay SMC CRB có thân làm từ hợp kim nhôm & sử dụng bạc đạn chất lượng cao cho trục quay, đồng thời thiết kế vật liệu chống va đập và chống rung trong thân xy lanh, giúp cải thiện độ bền và tin cậy của sản phẩm.

Thông số kỹ thuật

 - Bore size: 10, 15, 20, 30, 40.

 - Hành trình: 90⁰, 180⁰, 270⁰

 - Một trục hoặc 2 trục

 - Áp suất hoạt động: 0.2 đến 1.0 MPa

 - Nhiệt độ hoạt động: 5 đến 60⁰C

 - Cổng ren: M3 và M5

Các model thông dụng

CDRBS30-90

CDRBT20-180

CDRBS10-90-M9N

CDRBS40-180-M9N

CRBW10-90-A

CRBJ15-180-AM

CRBW40-180-M9P-AM

CRBW20-90-M9BMS-AM

CRBW15-90-C

CRBW30-270-B

CRBW30-90-B

CRBJ20-180-CM
