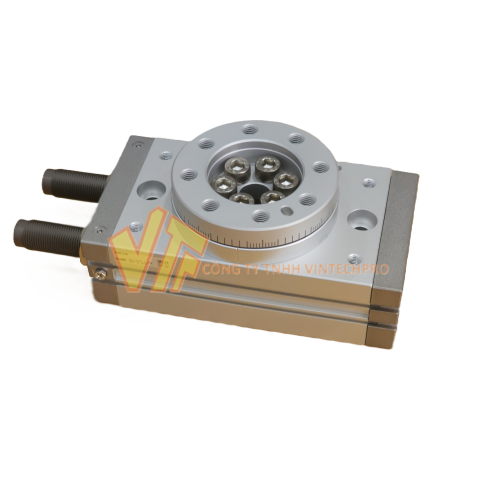

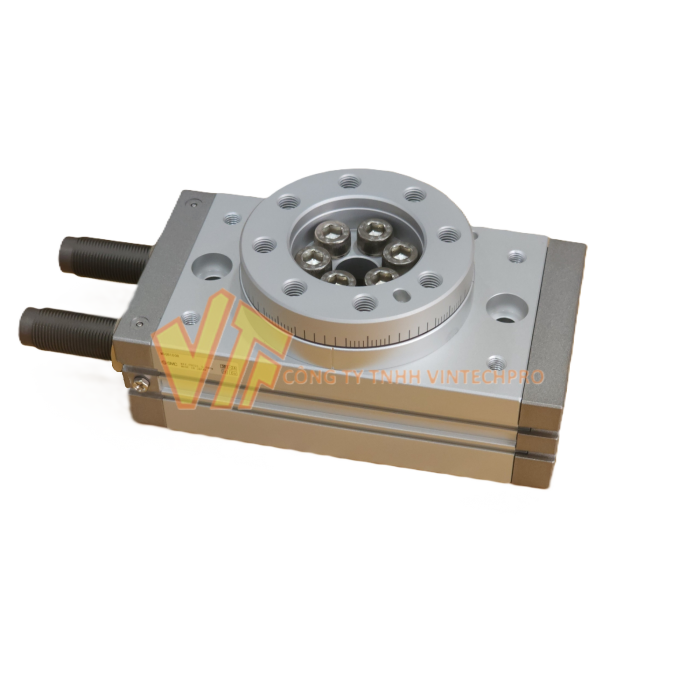

Xylanh xoay MSQ
- Dòng sản phẩm: Sản phẩm SMC
- Số lượng sản phẩm trong kho: Vẫn còn hàng
-
Liên hệ
- ・Tích hợp bàn xoay vào thiết bị truyền động quay
・Được trang bị cơ chế điều chỉnh góc
・Căn chỉnh dễ dàng khi lắp tải và thân máy
・Có thể lựa chọn loại giảm xóc tích hợp và loại giảm xóc bên ngoài.
Xylanh xoay MSQ
Giới thiệu về xy lanh xoay
Xi lanh bàn xoay (Rotary Table Cylinder) là một loại thiết bị truyền động khí nén có thể xoay tải quanh một trục cố định. Nó bao gồm một trục pít-tông chuyển động bên trong xy lanh được kết nối với bàn quay bằng cơ cấu giá đỡ và bánh răng. Xi lanh bàn xoay có thể cung cấp định vị góc chính xác và điều khiển mô-men xoắn cho các ứng dụng khác nhau. Được sử dụng trong các quy trình sản xuất tự động, chẳng hạn như gia công CNC hoặc dây chuyền lắp ráp, để định vị và xoay phôi hoặc dụng cụ với độ chính xác và tốc độ cao. Chúng cũng được sử dụng trong các loại máy móc khác nhau, chẳng hạn như bảng chỉ mục, thiết bị đóng gói hoặc máy in.
Xy lanh quay sẽ có thiết kế phức tạp hơn so với các loại xy lanh tròn, xy lanh vuông. Kích thước nhỏ gọn nhưng lại chắc chắn, cứng cáp và bền bỉ.
Cấu tạo và nguyên lý hoạt động
Cấu tạo:
- Thân xy lanh: Là phần chứa các bộ phận bên trong, có 2 buồng cung cấp không gian cho piston di chuyển.
- Piston: Là bộ phận chuyển động tịnh tiến, gồm 2 piston ở 2 bên buồng khí, trên thân piston có bộ phận cấu tạo dạng thanh răng, dùng làm quay bàn xoay
- Bàn xoay: Được lắp trên thân xy lanh, bên dưới có bánh răng và ổ bị để kết hợp với piston tạo ra chuyển độ quay
- Lỗ cấp khí: Dùng để cấp khí giúp di chuyển piston, mỗi buồng khí sẽ có 1 lỗ cấp khí.
Nguyên lý hoạt động:
- Khi cấp khí vào lỗ bên phải (A), lực đẩy sẽ làm piston A di chuyển. Khi đó, thanh răng trên piston sẽ truyền động làm quay bánh răng của bàn xoay, lúc này bàn xoay sẽ quay ngược chiều kim đồng hồ
- Tương tự, khí cấp khí vào công bên trái (B), bàn xoay sẽ quay cùng chiều kim đồng hộ. Lượng khí dư sẽ được piston A đẩy ra ngoài thông qua cổng cấp khí A nhờ vào chuyển động ngược lại của bánh răng và thanh răng.

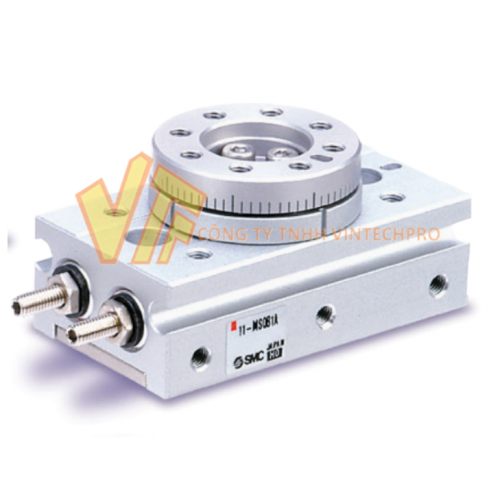

Xy lanh dẫn hướng dòng MSQ của SMC
Xy lanh dẫn hường dòng MSQ của SMC
Phí trên xy lanh
Phía dưới xy lanh

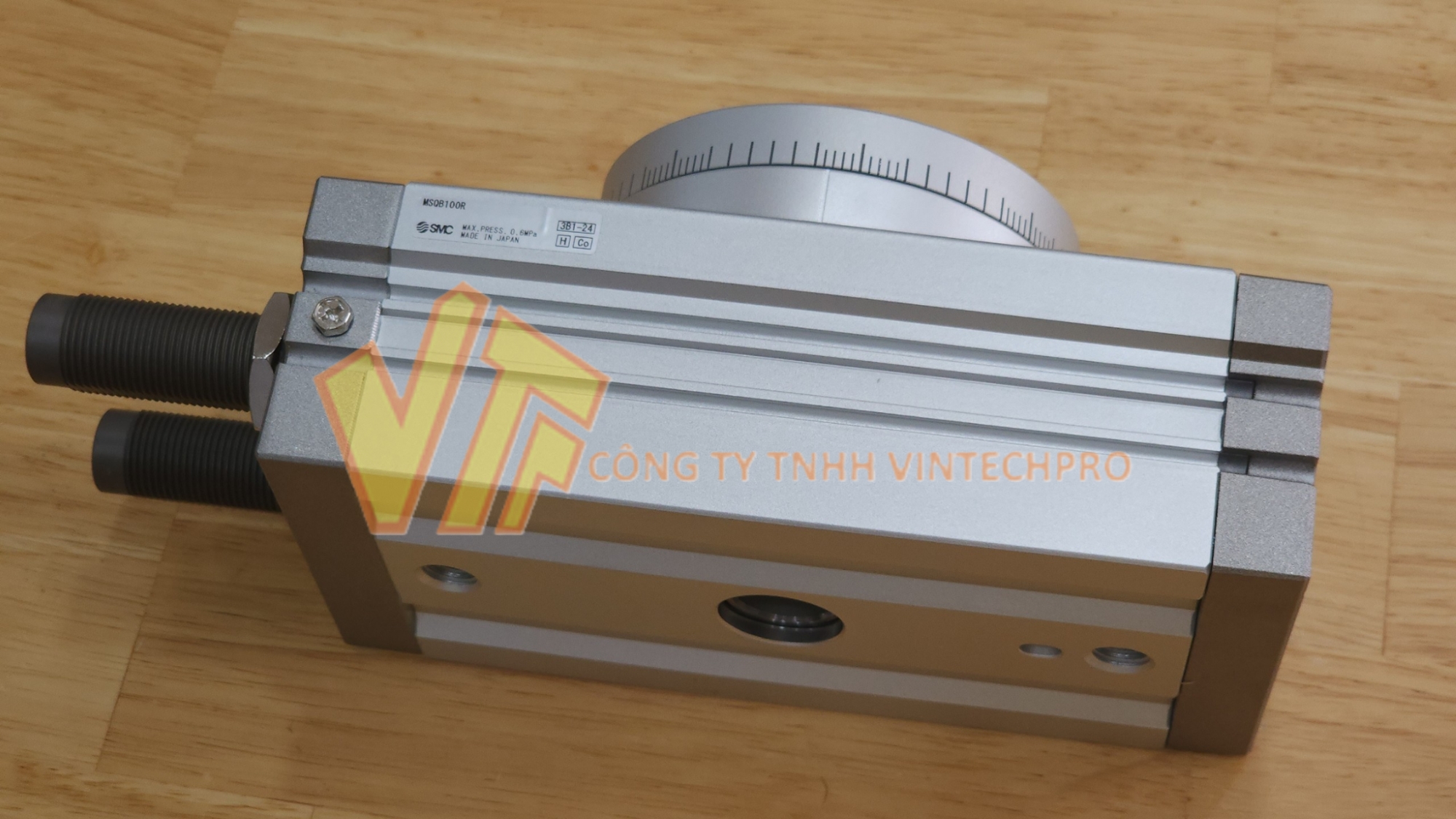

Mặt bên xy lanh

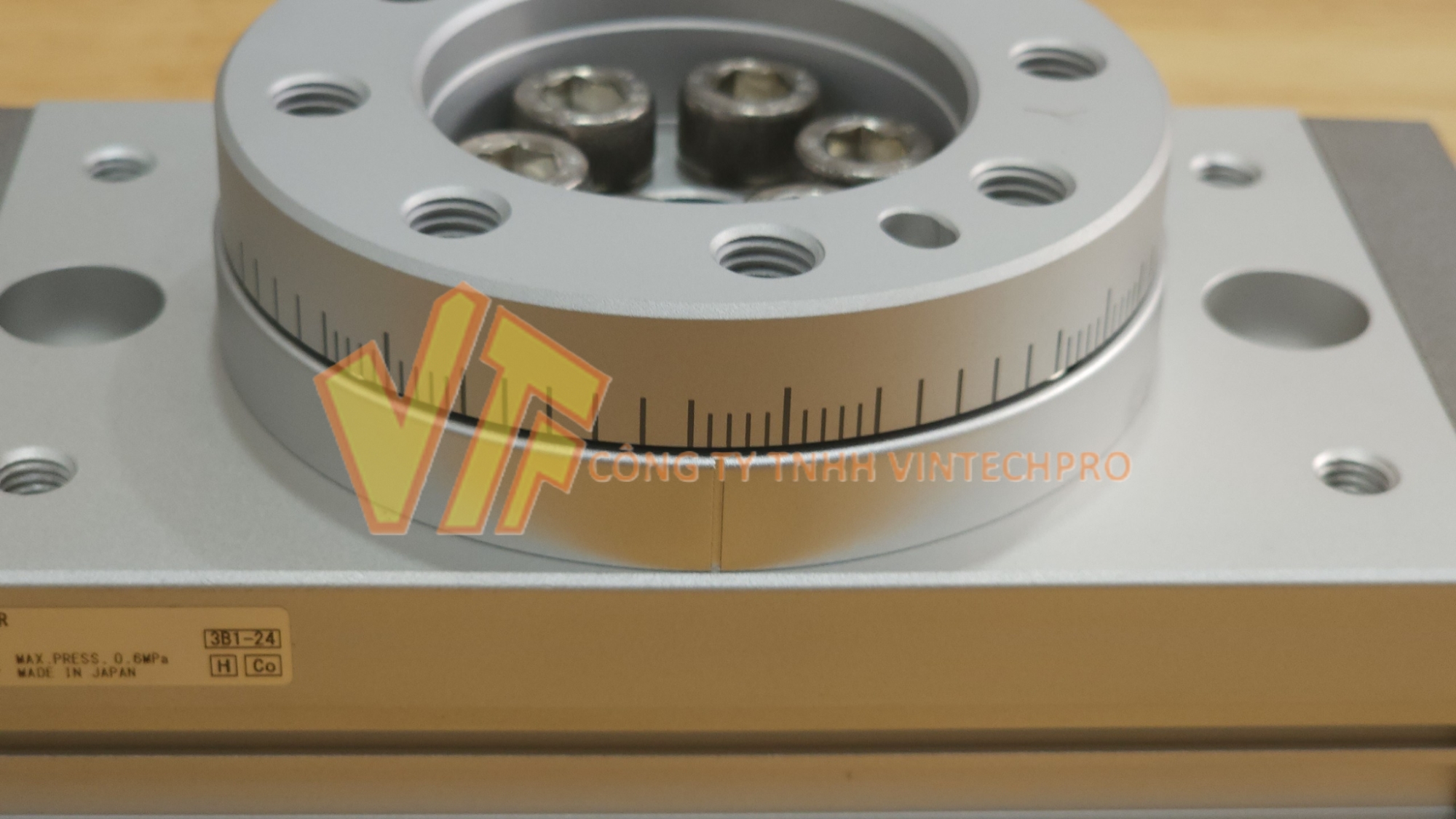

Vạch chia

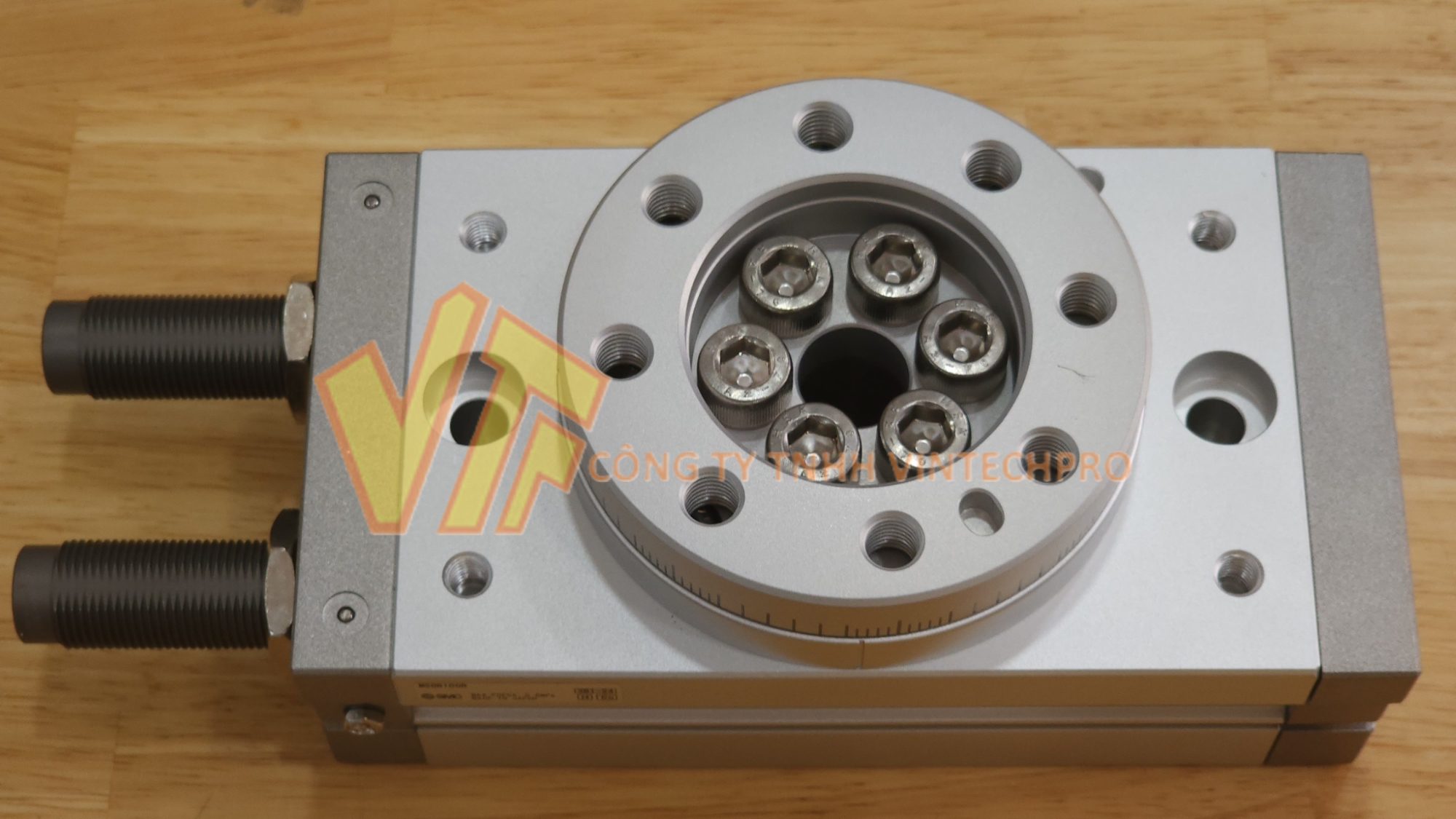

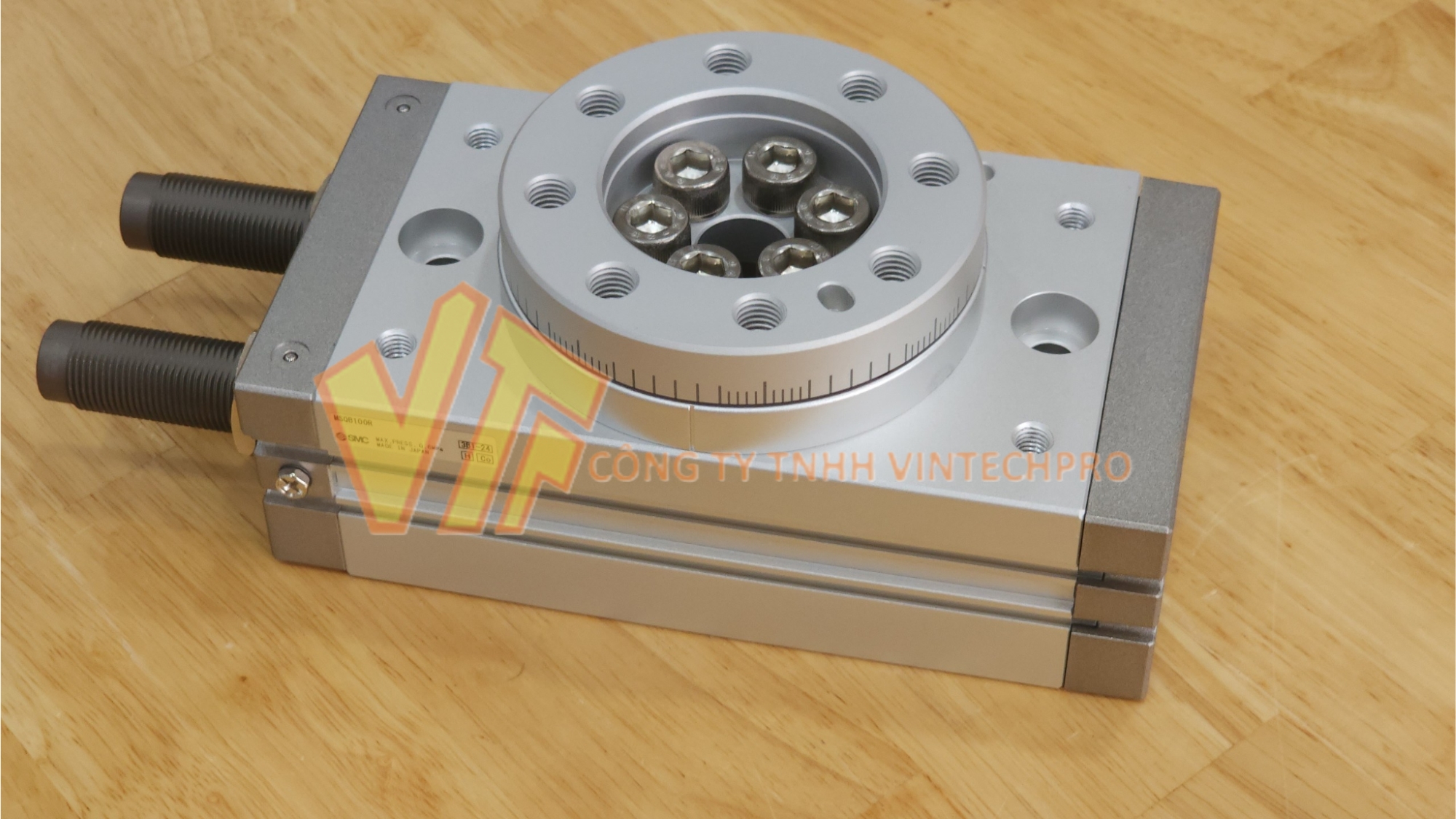

Xy lanh MSQ là dòng xy lanh xoay thông dụng nhất của SMC
Với các ưu điểm:
- Bàn xoay được tích hợp vào thiết bị truyền động quay
- Được trang bị cơ chế điều chỉnh góc
- Dễ dàng lắp phôi vào bàn xoay với các lỗ gá được bố trí đều trên mặt bàn
- Có các loại size nhỏ dành cho những ứng dụng trong các máy nhỏ, không gian hẹp
- Có thể lựa chọn loại giảm xóc tích hợp và loại giảm xóc bên ngoài.
Thông số kỹ thuật:
- Size:
+ Nhỏ: 1, 2, 3 và 7
+ Lớn: 10, 20, 30, 50, 70, 100, 200
- Góc quay tối đa: 1900
- Cổng cấp khí: M3, M5 và 1/8
- Áp suất hoạt động:
+ Nhỏ: 0.1 đến 0.7 Mpa
+ Lớn: 0.1 đến 0.6 MPa
- Nhiệt độ hoạt động: 0 đến 600C
Các model thông dụng:
MSQA1A
MSQA3A
MSQB2A-M9B
MSQB7AE
MSQA2AE-M9BL
MSQB3A
MSQA10A
MSQA30R
MSQA20A
MSQB10A
MSQB50AR
MSQB100A-M9BW
MSQA20R
MSQB100R
DOWNLOAD HERE: 7-6-2-p0337-0362-MSQ_en.pdf (smcworld.com)
Xy lanh xoay MSQ của SMC có nhiều ứng dụng cụ thể trong ngành công nghiệp, đặc biệt là trong các lĩnh vực chế tạo máy và tự động hóa. Dưới đây là một số ứng dụng phổ biến của sản phẩm này:
- Chế tạo máy: Xy lanh xoay MSQ thường được sử dụng để thực hiện các chuyển động xoay chính xác trong máy móc và thiết bị tự động.
- Tự động hóa sản xuất: Trong các dây chuyền sản xuất tự động, xy lanh xoay MSQ có thể được dùng để điều khiển các cơ cấu xoay hoặc bàn xoay, giúp cải thiện hiệu quả và tốc độ sản xuất.
- Thiết bị lắp ráp: Xy lanh xoay MSQ cũng có thể được tích hợp vào các hệ thống lắp ráp để thực hiện các nhiệm vụ như xoay hoặc định vị các phần tử lắp ráp.
- Robotics và hệ thống tự động: Trong robotics, xy lanh xoay MSQ có thể được sử dụng để cung cấp chuyển động xoay cho các cánh tay robot hoặc các bộ phận khác.
