Giới thiệu về van 2 cổng

Trong thế giới của tự động hóa, các hệ thống khí nén đóng vai trò quan trọng, mang đến sức mạnh và độ chính xác cho nhiều ứng dụng. Từ các nhà máy sản xuất quy mô lớn đến các thiết bị gia dụng nhỏ gọn, khí nén góp phần tạo nên những sản phẩm chất lượng cao và hiệu quả hoạt động tối ưu.

Để kiểm soát dòng khí nén một cách hiệu quả và an toàn, chúng ta cần đến những linh kiện trung gian - đó chính là các loại van khí nén. Van khí nén đóng vai trò như một "cánh cửa" điều khiển, cho phép luồng khí đi qua hoặc dừng lại, tùy theo nhu cầu sử dụng. Trong số đó, van khí nén 2 cổng nổi lên như một giải pháp phổ biến, được ưa chuộng bởi những ưu điểm nổi bật.

Van khí nén 2 cổng là một giải pháp phổ biến để điều khiển dòng khí nén đến các thiết bị khí nén. Loại van này được thiết kế với cấu tạo đơn giản, dễ dàng lắp đặt và sử dụng, đồng thời mang đến độ tin cậy cao và hoạt động ổn định trong thời gian dài.

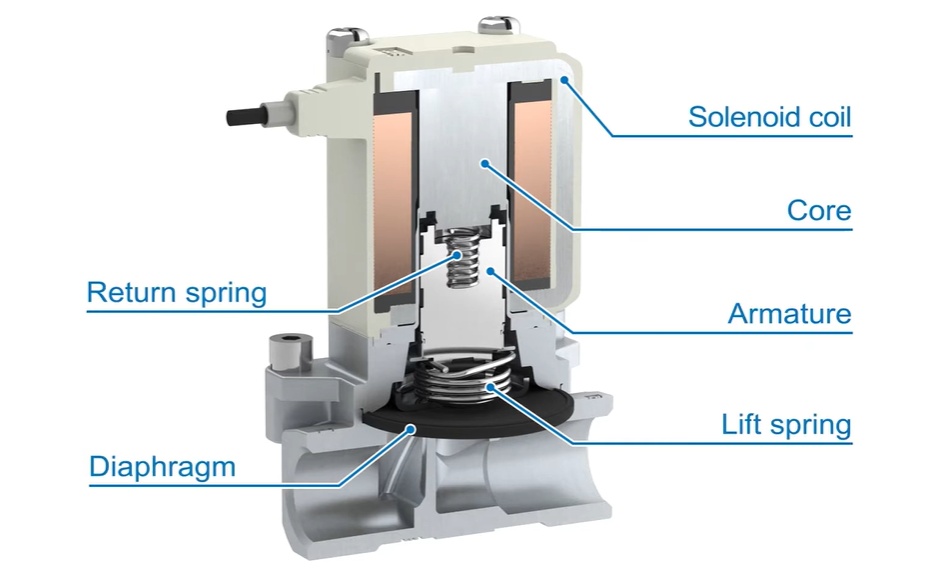

Cấu tạo và nguyên lý hoạt động:

Van 2 cổng là một loại van cơ bản, được sử dụng để điều khiển dòng chảy của chất lỏng hoặc khí qua hai cổng vào và ra. Cấu tạo của van 2 cổng thường gồm các phần sau:

1. Thân van: Là phần chính của van, chứa các bộ phận bên trong và có 2 cổng nối với đường ống dẫn chất lỏng/khí.

2. Cánh van: Là một bộ phận có thể di chuyển, được gắn vào trục van và có nhiệm vụ đóng/mở dòng chảy.

3. Trục van: Là một thanh kim loại hoặc nhựa, nối với cánh van và cho phép cánh van xoay hoặc di chuyển theo chiều thẳng đứng.

4. Cơ cấu điều khiển: Có thể là tay quay, cần gạt, hoặc van điều khiển bằng khí nén hoặc điện, để điều khiển chuyển động của trục van.

5. Seal: Là các vòng đệm làm kín, được đặt quanh trục van và cánh van, để ngăn chặn rò rỉ chất lỏng/khí.

Nguyên lý hoạt động:

• Khi van ở trạng thái đóng, cánh van sẽ chắn ngang đường ống, ngăn chặn dòng chảy.

• Khi van ở trạng thái mở, cánh van sẽ di chuyển khỏi đường ống, cho phép dòng chảy đi qua.

Nguyên lý hoạt động của van 2 cổng có thể được chia thành hai loại chính:

a. Van 2 cổng dạng xoay:

• Cánh van được gắn vào trục van và có thể xoay 90 độ để mở hoặc đóng van.

• Khi cánh van xoay 90 độ, nó sẽ chắn ngang đường ống, ngăn chặn dòng chảy.

• Khi cánh van xoay 0 độ, nó sẽ cho phép dòng chảy đi qua.

b. Van 2 cổng dạng trượt:

• Cánh van được gắn vào trục van và có thể di chuyển lên xuống theo chiều thẳng đứng.

• Khi cánh van di chuyển lên, nó sẽ chắn ngang đường ống, ngăn chặn dòng chảy.

• Khi cánh van di chuyển xuống, nó sẽ cho phép dòng chảy đi qua.

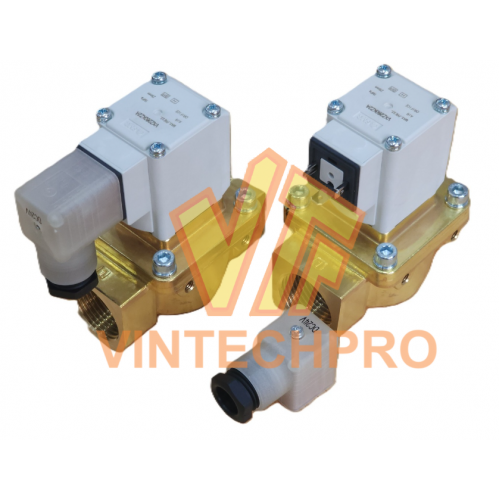

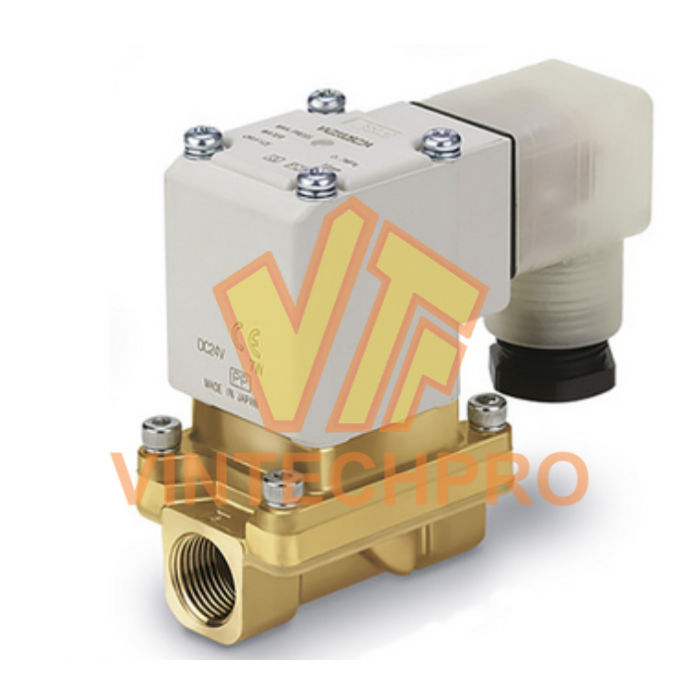

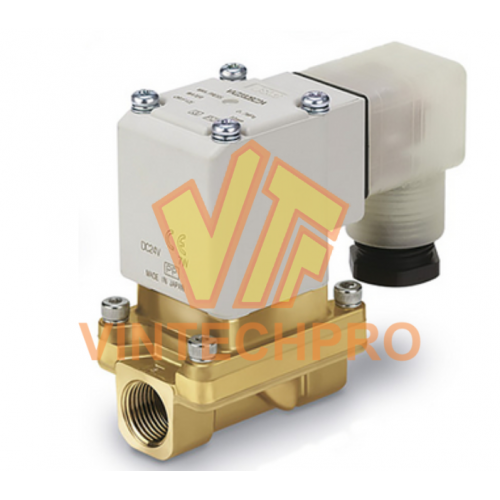

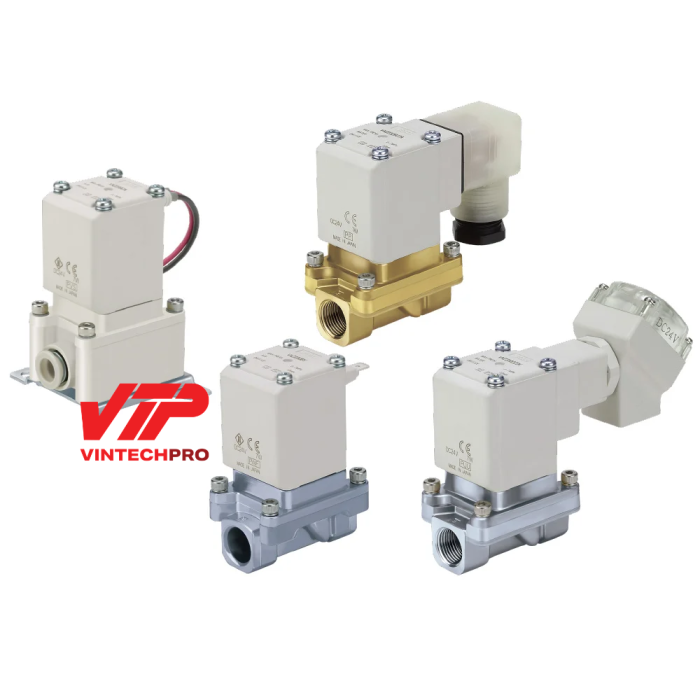

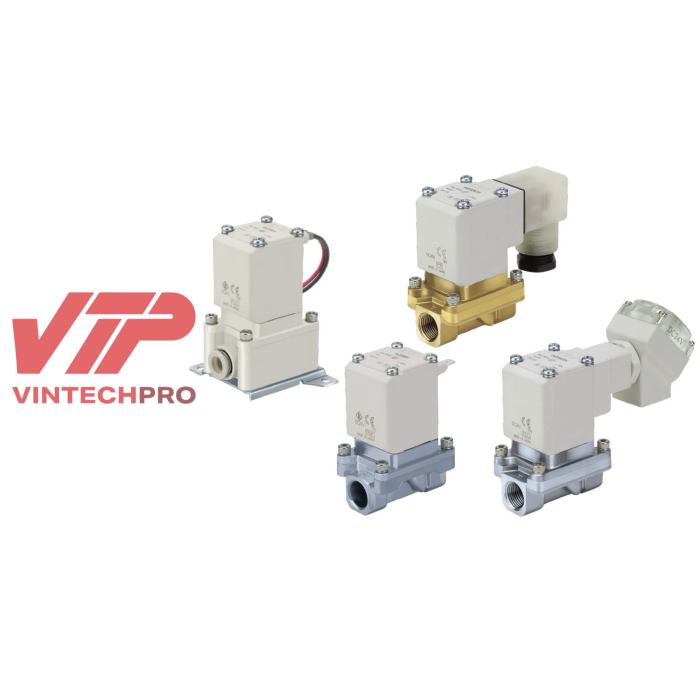

Van 2 cổng VXZ của SMC

Van 2 cổng VXZ của SMC

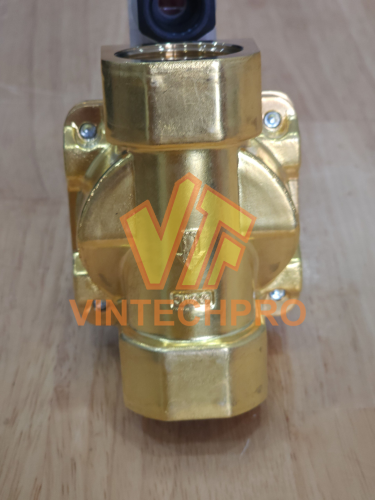

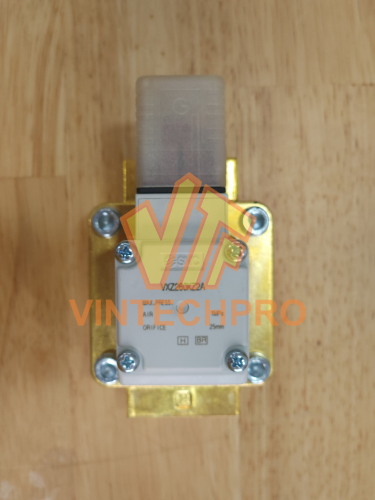

Phía trên và dưới van

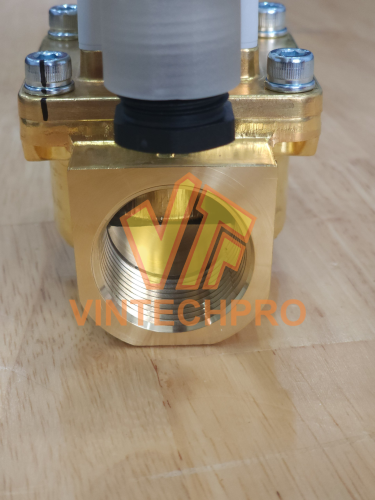

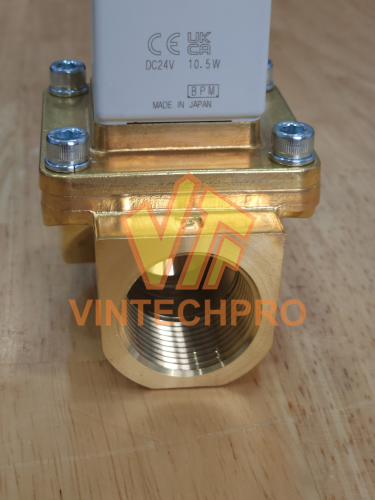

Lỗ cấp và thoát

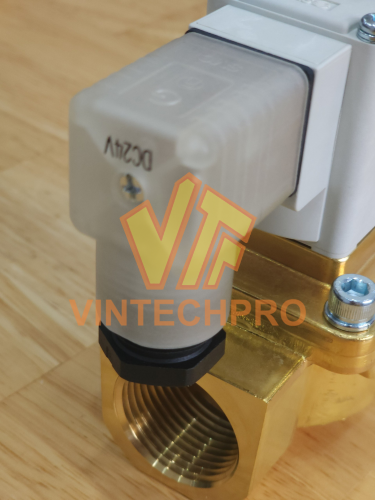

Cuộn coil

Van 2 cổng VXZ của SMC là một giải pháp đáng tin cậy và hiệu quả cho việc điều khiển dòng khí nén trong các ứng dụng tự động hóa. Với thiết kế nhỏ gọn, bền bỉ và dễ dàng lắp đặt, van VXZ đem đến hiệu suất hoạt động tối ưu, tuổi thọ cao và nhiều ưu điểm vượt trội:

• Kiểm soát chính xác: Van VXZ cho phép điều khiển chính xác dòng khí nén, đảm bảo hoạt động ổn định và hiệu quả cho hệ thống.

• Độ bền cao: Được chế tạo từ vật liệu cao cấp như nhôm, nhựa, C37, thép không gỉ, van VXZ có khả năng chịu được áp lực và nhiệt độ cao, đảm bảo tuổi thọ lâu dài và hoạt động ổn định trong nhiều điều kiện khắc nghiệt.

• An toàn: Van VXZ được trang bị các tính năng an toàn, đảm bảo an toàn cho người vận hành và hệ thống khí nén.

• Ứng dụng đa dạng: Van VXZ phù hợp với nhiều loại chất lỏng và khí, bao gồm: khí nén, nước, dầu, nước nóng, dầu nhiệt độ cao.

• Chống nước, bụi: Van VXZ đạt tiêu chuẩn IP65, chống nước, bụi, đảm bảo hoạt động ổn định trong môi trường khắc nghiệt.

Thông số kỹ thuật

- Lưu chất: Không khí, nước, dầu, nước nóng và dầu nóng

- Áp suất tối đa: 2MPa

- Điện áp: 12, 24 VDC - 110-220...VAC

- Cổng ren: 1/4, 3/8, 1/2, 3/4, 1"

- Thường đóng hoặc thường mở

Các model thông dụng

VXZ200AA

VXZ2A0AA

VXZ240FB

VXZ2C0JF

VXZ232AA

VXZ262KA

VXZ252HA

VXZ2D2LY

VXZ233AA

VXZ2A3CA

VXZ2B3FD

VXZ253HC

VXZ2B3FA
