Van 3 cổng VT317

Van 3 cổng VT317

Giới thiệu về van 3 cổng khí nén:

Van 3 cổng khí nén là một loại van điều khiển dòng khí trong hệ thống khí nén, có ba cổng: cổng vào (inlet), cổng ra (outlet), và cổng xả (exhaust). Chức năng chính của van này là điều khiển hướng dòng khí để thực hiện các thao tác như mở, đóng hoặc điều chỉnh lưu lượng khí.

Van 3 cổng thường được sử dụng trong các ứng dụng yêu cầu điều khiển chính xác chuyển động của xi lanh khí nén, chẳng hạn như kéo dài hoặc thu ngắn piston. Van này có thể hoạt động bằng tay, bằng solenoid, hoặc bằng pilot, tùy thuộc vào yêu cầu cụ thể của ứng dụng. Khi van ở vị trí mở, dòng khí sẽ đi từ cổng vào đến cổng ra, và khi van ở vị trí đóng, dòng khí sẽ được xả ra qua cổng xả

Một số loại van 3 cổng có thể được thiết kế để hoạt động như van chọn (selector valve) hoặc van phân chia (divider valve), cho phép linh hoạt trong việc điều khiển dòng khí. Các van này thường được sử dụng trong các hệ thống tự động hóa công nghiệp, nơi yêu cầu độ chính xác và độ tin cậy cao

Cấu tạo và nguyên lý hoạt đông

Van 3 cổng khí nén có cấu tạo chi tiết như sau:

Cấu tạo chi tiết

   - Thân van (Valve Body): Thường được làm từ kim loại như nhôm hoặc thép không gỉ, thân van chứa các bộ phận bên trong và các cổng kết nối.

   - Cổng vào (Inlet Port): Ký hiệu là P hoặc 1, đây là nơi khí nén được đưa vào van.

   - Cổng ra (Outlet Port): Ký hiệu là A hoặc 2, đây là nơi khí nén được dẫn ra để thực hiện công việc, chẳng hạn như đẩy piston trong xi lanh.

   - Cổng xả (Exhaust Port): Ký hiệu là R hoặc 3, đây là nơi khí nén được xả ra ngoài sau khi hoàn thành công việc.

   - Trục van (Spool): Trục van di chuyển bên trong thân van để điều khiển dòng khí giữa các cổng. Trục van có thể có nhiều vị trí khác nhau để điều khiển dòng khí.

   - Lò xo (Spring): Lò xo giúp trục van trở về vị trí ban đầu khi không có tác động điều khiển.

   - Bộ điều khiển (Actuator): Có thể là tay gạt, solenoid, hoặc pilot, bộ điều khiển này tác động lên trục van để thay đổi trạng thái của van.

Nguyên lý hoạt động

Van 3 cổng có hai trạng thái chính: mở và đóng. Khi van ở trạng thái mở, khí nén sẽ đi từ cổng vào (P) đến cổng ra (A), cho phép khí nén thực hiện công việc như đẩy piston. Khi van ở trạng thái đóng, khí nén từ cổng ra (A) sẽ được xả ra qua cổng xả ®, giúp giảm áp suất và chuẩn bị cho chu kỳ làm việc tiếp theo

Van 3 cổng có thể hoạt động theo hai cách:

   - Mono-stable: Van sẽ trở về trạng thái mặc định (thường là đóng) khi không có tác động.

   - Bi-stable: Van sẽ giữ nguyên trạng thái hiện tại cho đến khi có tác động mới, không phụ thuộc vào trạng thái mặc định.

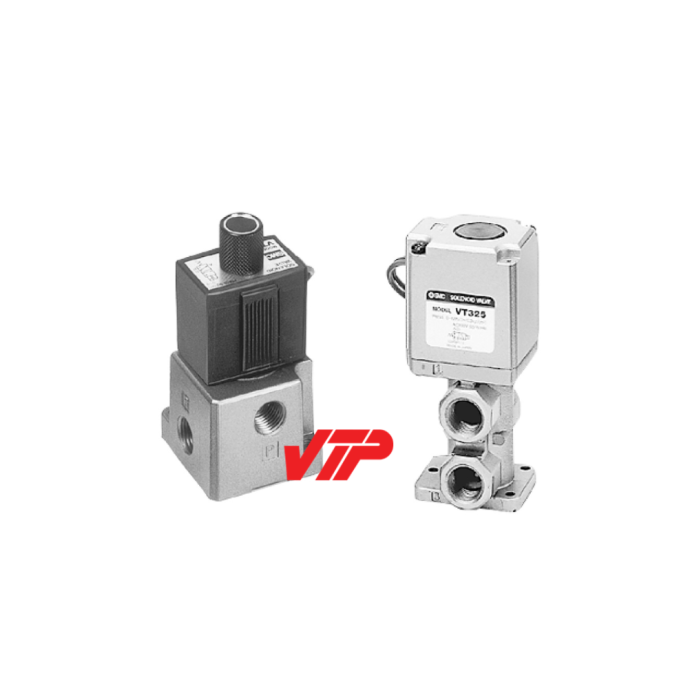

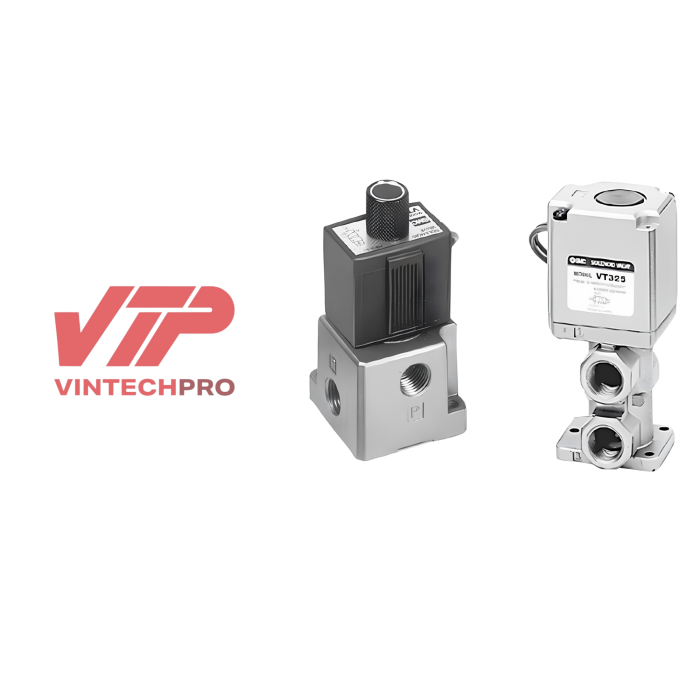

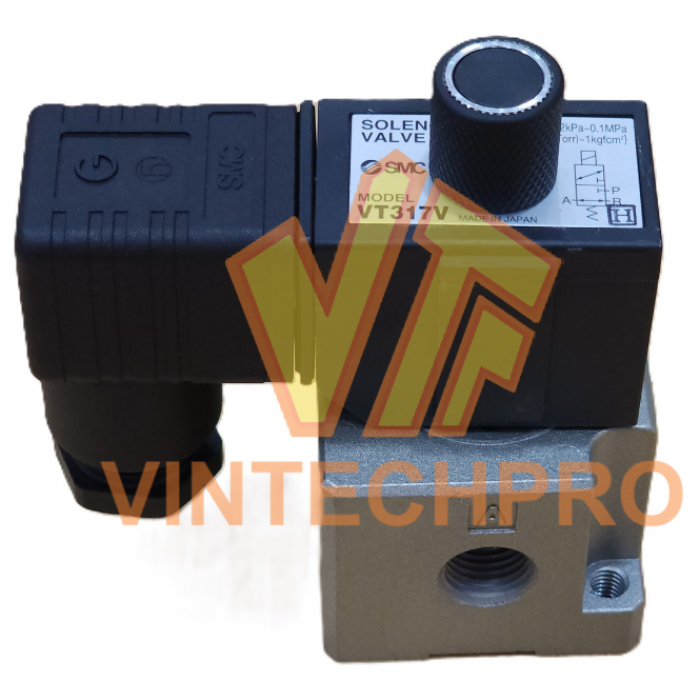

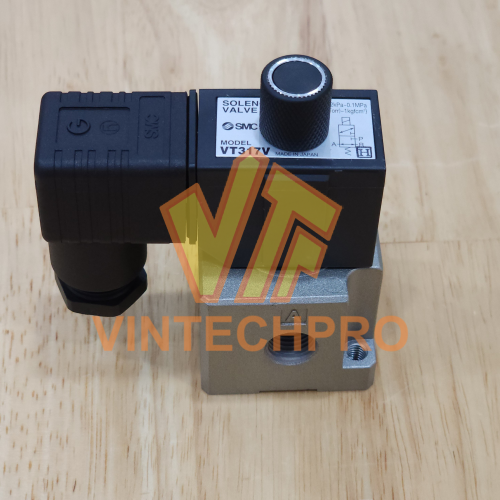

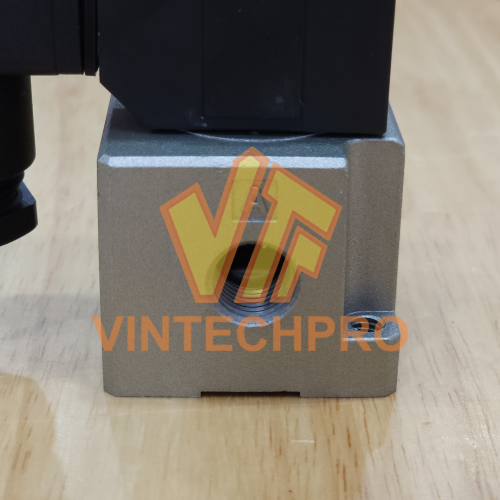

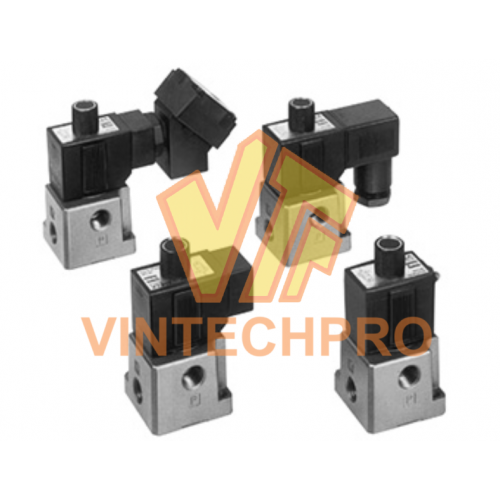

Van 3 cổng VT317 của SMC

Van 3 cổng VT317 của SMC là một thiết bị điều khiển dòng chảy khí nén được ứng dụng rộng rãi trong các hệ thống tự động hóa. Với thiết kế nhỏ gọn, hoạt động ổn định và khả năng chịu áp lực cao, VT317 là lựa chọn lý tưởng cho các ứng dụng đòi hỏi độ tin cậy và hiệu quả cao.

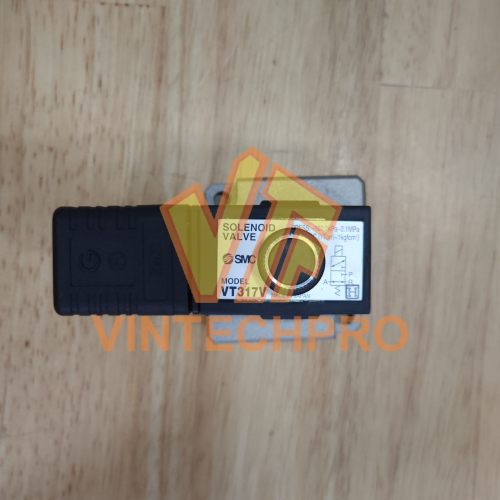

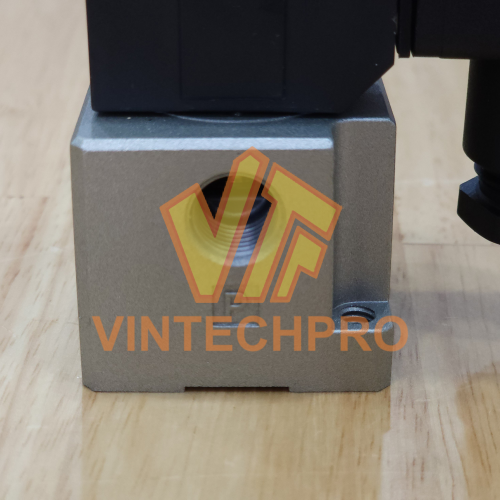

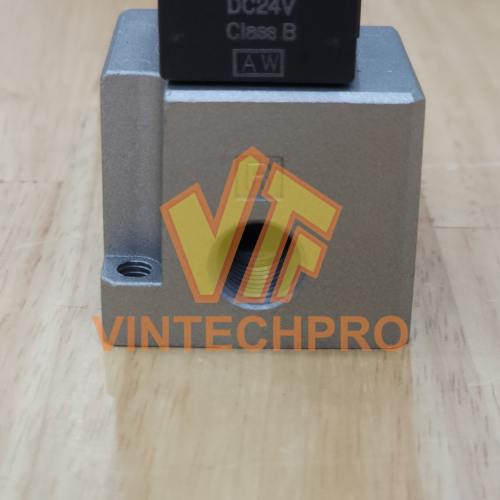

Van 3 cổng VT317 của SMC

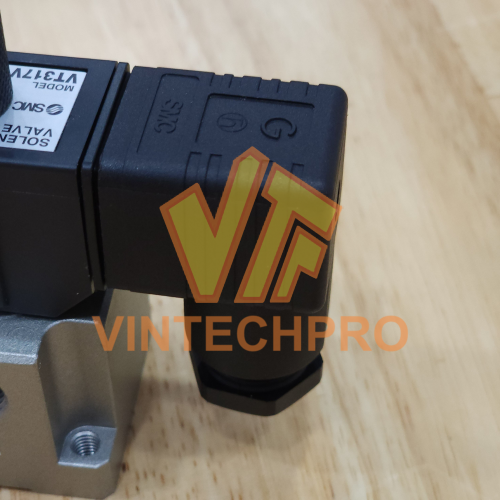

Cuộn coil van

Đường khí vào

Đường khí ra

Đường khí xả

Van sử dụng cơ cấu điều khiển bằng solenoid, cho phép điều khiển chính xác hướng dòng khí nén thông qua ba cổng kết nối. VT317 được chế tạo từ các vật liệu chất lượng cao, đảm bảo độ bền bỉ và tuổi thọ cao. Bên cạnh đó, VT317 còn có thể được sử dụng trong môi trường chân không, mở rộng khả năng ứng dụng của sản phẩm.

Một số đặc điểm nổi bật của VT317:

• Cấu tạo đơn giản, dễ lắp đặt và bảo trì.

• Hoạt động êm ái, ít tiếng ồn.

• Độ bền cao, chịu được áp lực hoạt động lên đến 10 bar và có thể hoạt động trong môi trường chân không.

• Chọn lựa đa dạng về kích thước và kiểu dáng.

• Tuân thủ các tiêu chuẩn an toàn quốc tế.

Thông số kỹ thuật

   - Áp suất hoạt động: 0 đến 0.9 MPa

   - Nhiệt độ hoạt động: -10 đến 50⁰C

   - Thời gian phản hồi: 30ms

   - Điện áp: 100, 200, 240, 220, 110 VAC / 12, 24 VDC

Các model thông dụng

VT317-1G-02

VT317E-2HS-02

VT317V-3C-02

VT317-5TZ-02

VT317-5G-02

VT317E-6D-02

VT317V-9GS-02

VO317E-9GS

VV317-02-021-02

VV317-02-053-02

VV317-02-071-02-A
